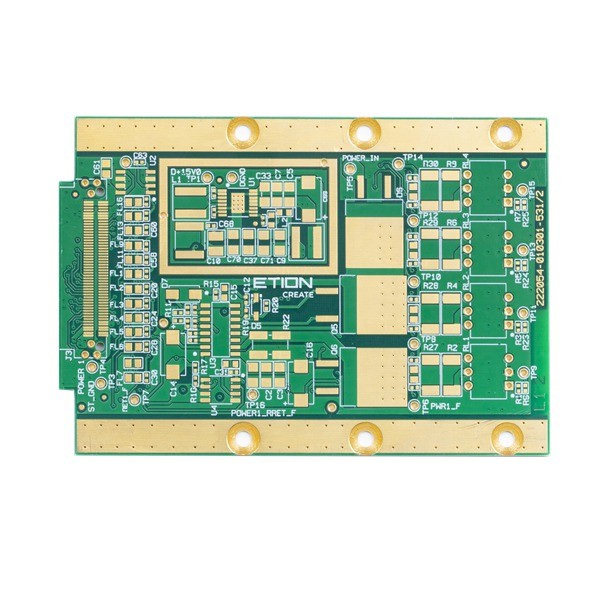

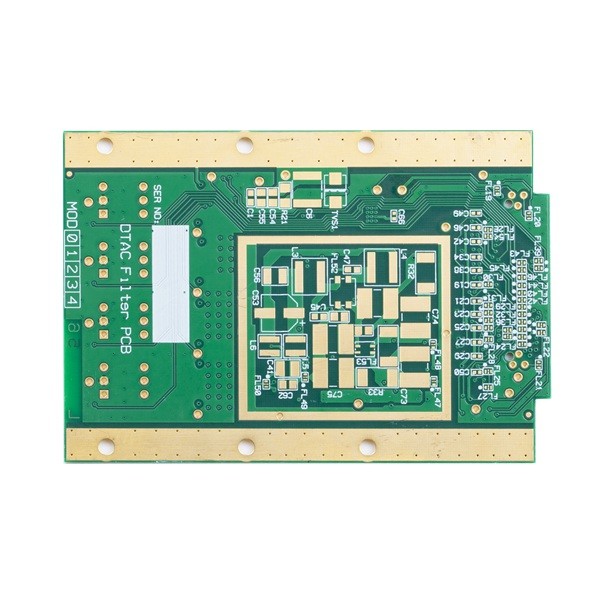

2U πολυστρωματική τυπωμένη κυκλωμάτων πινάκων συνέλευση PCB βύθισης χρυσή

2U πολυστρωματική τυπωμένη κυκλωμάτων πινάκων συνέλευση PCB βύθισης χρυσή

2U πολυστρωματική τυπωμένη κυκλωμάτων πινάκων συνέλευση 6 PCB στρώματος βύθισης χρυσή

Ιδρυμένο το 2010, το κύκλωμα Shenzhen Huashengxin είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων. Το κύκλωμα HSX παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα του καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ.

Τα προϊόντα του χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα, και ούτω καθεξής.

Πλεονεκτήματα HSX:
1) Επαγγελματικό PCB κατασκευής για 10 έτη
2) Προσδιορισμός θέσης υψηλών σημείων, επαγγελματική γραμμή παραγωγής
3) Σταθερή και ώριμη τεχνολογία κατασκευής
4) Υψηλή εξασφάλιση ποιότητας αξιοπιστίας
5) Περιεκτικό σύστημα υπηρεσιών αγοράς
6) Γρήγορη απάντηση, γρήγορη παράδοση

Ανώτατα στρώματα: 32layer (εάν περισσότερο από 20 στρώμα, πρέπει να αναθεωρήσει την ικανότητα)

Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (εάν μεγαλύτερος από 600 ΚΚ, πρέπει να αναθεωρήσει την ικανότητα)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm

Πρώτη ύλη: Pi +FR4, FR4, Rogers, AI και ούτω καθεξής

Το PCB τελείωσε το πάχος πινάκων: 0.2~4.0mm (εάν λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ. πρέπει να αναθεωρήσουν) (εάν πάχος ≤ 0.6mm πινάκων, δεν μπορούν να υποβάλουν αίτηση για την επιφάνεια HASL)

Πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Τελειωμένος εξωτερικός χαλκός: 6oz

Τόξο και συστροφή: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει την ικανότητα)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM

Διαδρομή/χάσμα PCB: 3mil (0.075mm)

Περίληψη PCB: Δρομολόγηση/κομμένος

Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil

Η μάσκα ύλης συγκολλήσεως σύνδεσε τις τρύπες: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ούτω καθεξής

Τα PCB: Λευκό, ο Μαύρος και ούτω καθεξής

Πάχος μασκών Peelable: 500-1000um

Ταινία οξείδωσης OSP: 0.2-0.5um

FAQ:

1. Ποια υπηρεσία μπορείτε να παρέχετε;

Τυπωμένος πίνακας κυκλωμάτων, τυπωμένη συνέλευση κυκλωμάτων, γρήγορη διαταγή πρωτοτύπων

2. Πόσο γρήγορα είναι η χρονική ανοχή σας;

Πίνακας γρηγορότερα 3 WDs HDI, άκαμπτος πίνακας γρηγορότερο 24H 2L και 4L

3. Πώς να πάρει τη γρήγορη αναφορά;

Παρακαλώ παρέχετε gerber το αρχείο και τις λεπτομέρειες του πίνακα (συμπεριλαμβανομένου του στρώματος, το πάχος πινάκων, πάχος χαλκού, επεξεργασία επιφάνειας, μάσκα ύλης συγκολλήσεως και το χρώμα, το ειδικό αίτημα εάν οποιεσδήποτε, η ποσότητα απαίτησης, κ.λπ.)

Κατάλογος δειγμάτων:

4.What οι όροι πληρωμής εσείς δέχονται;

Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
