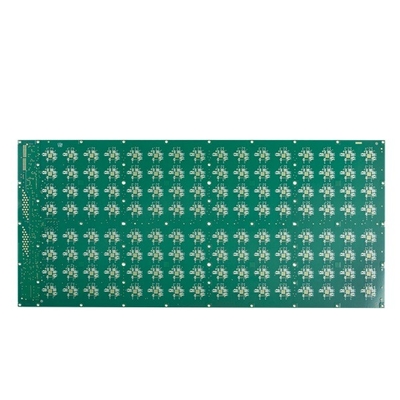

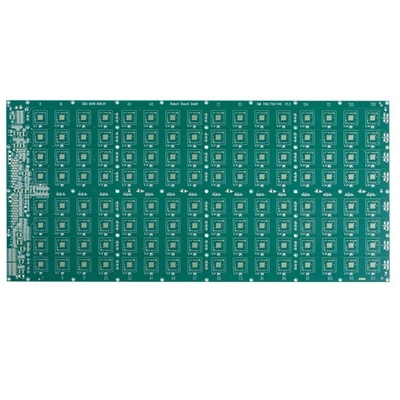

Το PCB FR4 TG130 τύπωσε την πράσινη μάσκα ύλης συγκολλήσεως πρωτοτύπων πινάκων κυκλωμάτων

Το PCB FR4 TG130 τύπωσε την πράσινη μάσκα ύλης συγκολλήσεως πρωτοτύπων πινάκων κυκλωμάτων

FR4 κατασκευαστικός τυπωμένος πρωτότυπο πίνακας κυκλωμάτων PCB TG130 εάν-HASL

Τυπωμένος πρωτότυπο πίνακας κυκλωμάτων

Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ο γρηγορότερα 12 ώρες σε 72 ώρες), και επίσης το μικρό όγκο στην κατασκευή PCB μαζικού όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.

Ανώτατα στρώματα: 32layer (θα πρέπει να αναθεωρήσει την ικανότητα εάν στρώμα στρώματος ≥20)

Ανώτατος τελειώστε το μέγεθος επιτροπής: 740* 500mm (θα πρέπει να αναθεωρήσει την ικανότητα εάν επιτροπή size>600mm)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm (θα πρέπει να αναθεωρήσει την ικανότητα εάν μέγεθος επιτροπής<5mm>

Υλικό PCB: Pi +FR4, FR4, Rogers, βάση χαλκού, βάση Al

Πάχος PCB: 0.2~4.0mm (εάν ο τελειωμένος πίνακας thickness<0.2 χιλ., or>4 χιλ., θα πρέπει να αξιολογήσει την ικανότητα) (και εάν oard το πάχος ≤ 0.6mm, δεν θα ισχύσει για το treatement επιφάνειας HASL)

Πάχος χαλκού εσωτερικού: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Πάχος χαλκού του εξωτερικού χαλκού: Ανώτατο 10oz (θα πρέπει να αξιολογήσει την ικανότητα)

Τόξο και συστροφή: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM

Ελάχιστη διαδρομή/χάσμα PCB: 3mil (0.075mm)

Περίληψη PCB: Routing/V-CUT/Punching

Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.

Τα PCB: Άσπρος, μαύρος και ως αίτημά σας

Πάχος μασκών Peelable: 500-1000um

Ταινία οξείδωσης OSP: 0.2-0.5um

FAQ:

Q1: Τι είδους οι μορφές αρχείου PCB μπορούν εσείς να δεχτούν για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q2. Τι θα έπρεπε σε οποιεσδήποτε άλλεσδήποτε πληροφορίες να προσφερθεί εκτός από το αρχείο;

Α: Μετά από τις προδιαγραφές απαιτείται για την αναφορά:
1) Υλικό βάσεων
2) Πάχος πινάκων:
3) Πάχος χαλκού
4) Επεξεργασία επιφάνειας:
5) το χρώμα της μάσκας ύλης συγκολλήσεως και
6) Ποσότητα απαίτησης

Q3. Κανένα αρχείο PCB file/GBR, έχετε μόνο το δείγμα PCB, μπορείτε να το παραγάγετε για με;

Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Αλλά χρειαστείτε εσείς μας στέλνει το PCB δειγμάτων, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB.

Q4. Ποιος είναι ο κατάλογος BOM;

Α: Ο κατάλογος BOM είναι ο Μπιλ των υλικών που απαριθμούν τα συστατικά που απαιτούνται για να χτίσουν το πρόγραμμά σας. Ο κατάλογος BOM περιλαμβάνει τον αριθμό μερών, το εμπορικό σήμα, τον προσδιοριστή αναφοράς, την ποσότητα, και την περιγραφή των μερών που πρέπει να συγκεντρωθούν.

Q5. Πού οι πίνακες κυκλωμάτων σας κατασκευάζονται;

Α: Σαν Κίνα-βασισμένο στον επαγγελματικό κατασκευαστή PCB, όλοι οι πίνακες κυκλωμάτων κατασκευάζονται στην Κίνα.
