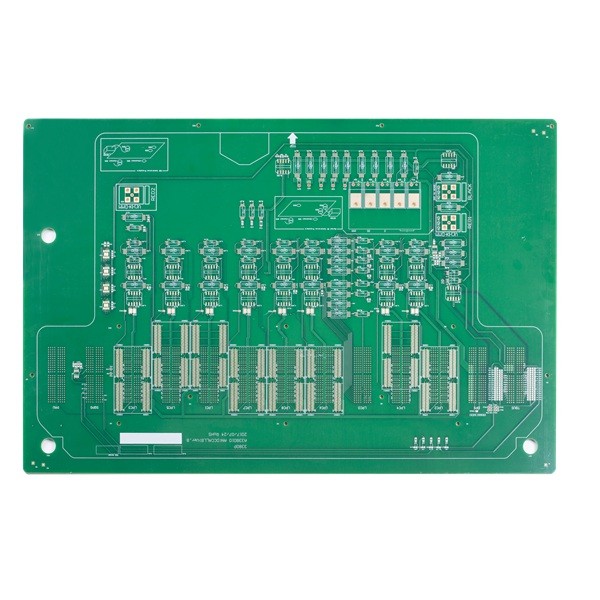

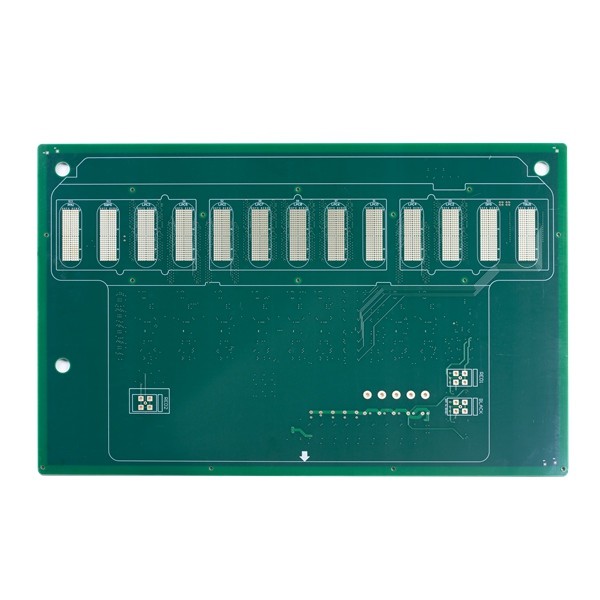

Πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων

Huashengxin Circuit Limited είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων και παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα περιλαμβάνουν 1~32L FR-4 άκαμπτος τυπωμένος πίνακας κυκλωμάτων, PCB IMS, πίνακες HDI, πίνακες υψηλής συχνότητας PTFE και άκαμπτος-ευκίνητοι πίνακες κ.λπ.

Τα προϊόντα HSX χρησιμοποιούνται ευρέως σε πολλούς τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα, και ούτω καθεξής.

Ανώτατα στρώματα: 32layer (εάν περισσότερο από 20 στρώμα, πρέπει να αναθεωρήσει την ικανότητα)

Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (εάν μεγαλύτερος από 600 ΚΚ, πρέπει να αναθεωρήσει την ικανότητα)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm

Πρώτη ύλη: Pi +FR4, FR4, Rogers, AI και ούτω καθεξής

Τυπωμένο κυκλωμάτων πάχος πινάκων του πίνακα τελειωμένο: 0.2~4.0mm (εάν λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ. πρέπει να αναθεωρήσουν) (εάν πάχος ≤ 0.6mm πινάκων, δεν μπορούν να υποβάλουν αίτηση για την επιφάνεια HASL)

Τυπωμένο πάχος χαλκού του πίνακα κυκλωμάτων του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Τελειωμένος εξωτερικός χαλκός: 6oz

Τόξο και συστροφή: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει την ικανότητα)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM

Τυπωμένη διαδρομή/χάσμα του πίνακα κυκλωμάτων: 3mil (0.075mm)

Τυπωμένο σχεδιάγραμμα του πίνακα κυκλωμάτων: Δρομολόγηση, Punching, β-ΠΕΡΙΚΟΠΗ

Τυπωμένο πάχος μασκών ύλης συγκολλήσεως του πίνακα κυκλωμάτων: τυποποιημένο 15-20um Προηγμένος: 35um

Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil

Η μάσκα ύλης συγκολλήσεως σύνδεσε τις τρύπες: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ούτω καθεξής

Τα PCB: Λευκό, ο Μαύρος και ούτω καθεξής

Πάχος της μάσκας Peelable: 500-1000um

FAQ:

Q1: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q2. Τι θα έπρεπε σε οποιεσδήποτε άλλεσδήποτε πληροφορίες να προσφερθεί εκτός από το αρχείο;

Α: Μετά από τις προδιαγραφές απαιτείται για την αναφορά:
1) Υλικό βάσεων
2) Πάχος πινάκων:
3) Πάχος χαλκού
4) Επεξεργασία επιφάνειας:
5) το χρώμα της μάσκας ύλης συγκολλήσεως και
6) Ποσότητα

Q3. Κανένα αρχείο PCB file/GBR, έχετε μόνο το δείγμα PCB, μπορείτε να το παραγάγετε για με;

Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q4. Ποιο είναι το BOM;

Α: BOM είναι ο Μπιλ των υλικών που απαριθμούν τα συστατικά που απαιτούνται για να χτίσουν το πρόγραμμά σας. BOM περιλαμβάνουν τον αριθμό μερών, το εμπορικό σήμα, τον προσδιοριστή αναφοράς, την ποσότητα, και την περιγραφή των μερών που πρέπει να συγκεντρωθούν.

Q5. Πού οι πίνακες κυκλωμάτων σας κατασκευάζονται;

Α: Σαν Κίνα-βασισμένο στον επαγγελματικό κατασκευαστή PCB, όλοι οι πίνακες κυκλωμάτων κατασκευάζονται στην Κίνα.
