2oz 2.4mm γρήγοροι τυπωμένοι στροφή πίνακες κυκλωμάτων πρωτοτύπων HDI PCB 6 στρωμάτων

  • 2oz 2.4mm 6 Layer PCB Prototype HDI Quick Turn Printed Circuit Boards
Τόπος καταγωγής Κίνα
Μάρκα Huashengxin
Πιστοποίηση UL , ISO9001
Αριθμό μοντέλου 145010
Ποσότητα παραγγελίας min 1pcs
Συσκευασία λεπτομέρειες Κενό
Χρόνος παράδοσης Γρηγορότερο 24H για 2L και 4L
Όροι πληρωμής T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Στρώμα PCB 6 γρήγορο PCB στροφής πρωτοτύπων HDI στρώματος Marterial FR4 TG150
Μάσκα ύλης συγκολλήσεως Ο Μαύρος TAIYO Μικρότερη διαδρομή/χάσμα PCB 3/3mil
Μικρότερη τρύπα 0.1mm Εφαρμογή ψηφιακά προϊόντα
Χρονική ανοχή Γρηγορότερο 24H για 2L και 4L
Υψηλό φως

2oz πρωτότυπο 6 PCB στρώματος

,

2.4mm πρωτότυπο 6 PCB στρώματος

,

πίνακες κυκλωμάτων 2.4mm γρήγοροι τυπωμένοι στροφή
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

2oz 2.4mm γρήγοροι τυπωμένοι στροφή πίνακες κυκλωμάτων πρωτοτύπων HDI PCB 6 στρωμάτων



2oz 2.4mm γρήγορη PCB στροφής μαύρη μάσκα ύλης συγκολλήσεως 6 στρώματος πρωτοτύπων HDI



Καλύψεις κυκλωμάτων HSX άνω των 5.000 προϊόντων PCB μηνιαία, από το ενιαίο στρώμα σε 32L FR-4 PCB, από το PCB IMS, πίνακες HDI, στους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου.



Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.





Ανώτατα στρώματα: 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)



Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (οι ΚΚ >600 πρέπει να αναθεωρήσουν)



Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm


Υλικό PCB: Pi +FR4, FR4, Rogers…


Πάχος PCB: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)



πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz





Τόξο και συστροφή: 0,075%



Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)



Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM


Διαδρομή/χάσμα PCB: 3mil (0.075mm)


Περίληψη PCB: Routing/V-CUT/Punching



Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um



Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil



Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm



Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.


Τα PCB: Άσπρος, μαύρος και ως αίτημά σας



Πάχος μασκών Peelable: 500-1000um


Ταινία οξείδωσης OSP: 0.2-0.5um



Αρίθμηση στρώματος πινάκων κυκλωμάτων: 6L Φύλλο πλαστικού πινάκων κυκλωμάτων: FR4 TG150
Χαλκός στρώματος πυκνά: 1/1/1/1/1/1/OZ Πάχος πινάκων: 2.4MM
Μικρότερο μέγεθος τρυπών: 0.1mm Μικρότερη διαδρομή/χάσμα PCB: 3/3mil
Χρώμα μασκών ύλης συγκολλήσεως: Μαύρο χρώμα KSM Χρώμα οθόνης μεταξιού: Άσπρος
Επιφάνεια PCB που τελειώνουν: OSP Σχεδιάγραμμα πινάκων: Δρομολόγηση
Εφαρμογή πινάκων PCB: ψηφιακά προϊόντα
Αίτηση της ειδικής απαίτησης: Θαμμένα HDI vias και τυφλά vias, σε δύο στάδια σωρός επάνω

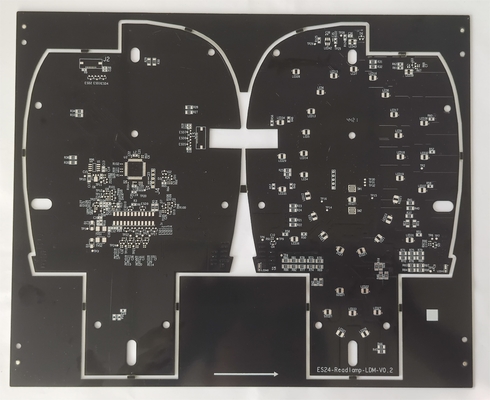

2oz 2.4mm γρήγοροι τυπωμένοι στροφή πίνακες κυκλωμάτων πρωτοτύπων HDI PCB 6 στρωμάτων 0

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.



Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)



Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.



Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.



Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες



Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
