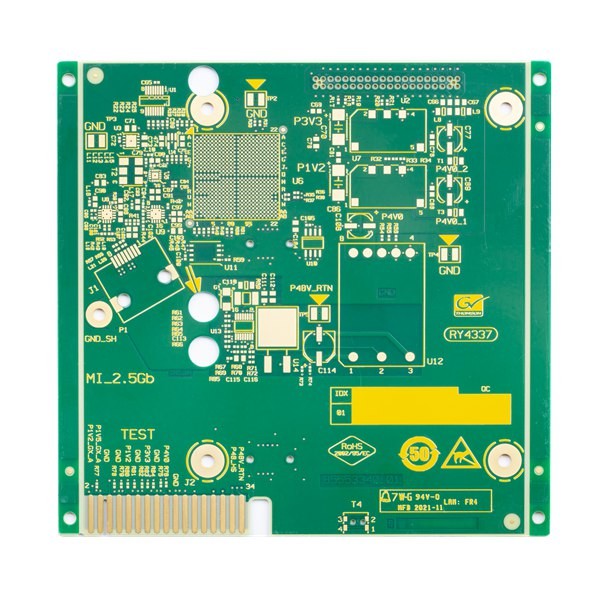

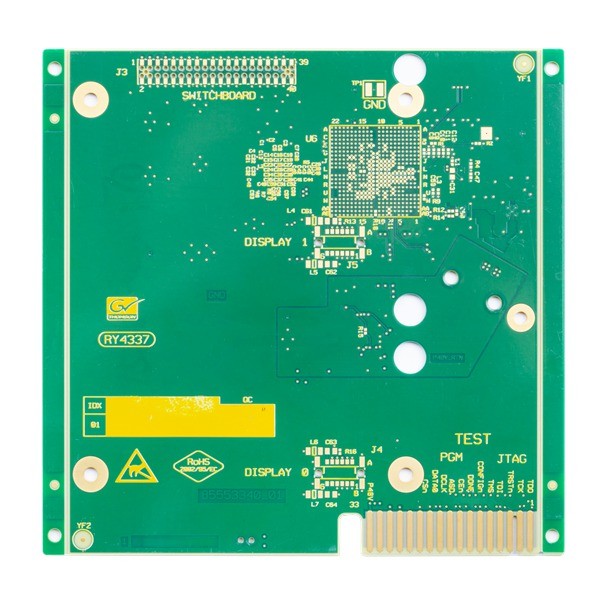

1.6MM 6L τυπωμένο συνήθεια κυκλωμάτων PCB δάχτυλων FR4 BGA πινάκων χρυσό

1.6MM 6L τυπωμένο συνήθεια κυκλωμάτων PCB δάχτυλων FR4 BGA πινάκων χρυσό

Προσαρμοσμένο τυπωμένο κυκλωμάτων PCB δάχτυλων FR4 BGA πινάκων χρυσό 6 στρώμα

Γρήγορο στροφής PCB πινάκων συνδεμένο ρητίνη τρυπών σύνθετης αντίστασης ελέγχου χρυσό διάστημα και Gap γραμμών δάχτυλων μικρό

γρήγορο PCB στροφής 6 στρωμάτων με το χρυσό δάχτυλο

Στρώματα: 1-32layer, εάν το στρώμα είναι 20L ή φοράδα από 20L, θα πρέπει να αναθεωρήσει τον πίνακα.

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να το αναθεωρήσουν.

Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm. Γρήγορο άκαμπτο ευκίνητο PCB στροφής

Οι πρώτες ύλες των τυπωμένων πινάκων κυκλωμάτων περιλαμβάνουν FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG…

Τυφλοί και θαμμένοι χρόνοι Τύπου ελασματοποίησης τρυπών: Τύπος με τον ίδιο πυρήνα ≤3times (οι χρόνοι >3 πρέπει να αναθεωρήσουν)

Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος είναι λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ., θα πρέπει να το αναθεωρήσουν καταρχάς.

Ικανότητα πάχους χαλκού PCB: Εσωτερικό layer≤ 6 OZ (αλλά πάχος χαλκού ≥5 OZ για 4L, ≥4OZ για 6L, ≥3OZfor 8L και ανωτέρω θα αναθεωρηθεί)
Εξωτερικός χαλκός στρώματος: ≤ 10 OZ (≥5 OZ πρέπει να αναθεωρήσει)

Η ανοχή τόξων και συστροφής είναι 0,075%.

Ελάχιστο μέγεθος τρυπών: 1) Εάν πάχος ≤2.0mm, ελάχιστο μέγεθος 0.20mm πινάκων τρυπών. Εάν πίνακας thickness>2.0mm, ελάχιστο μέγεθος τρυπών: πτυχή ratio≤10 (για το κομμάτι τρυπανιών)
2) Εάν πίνακας thickness≤0.8mm, ελάχιστο μέγεθος 0.10mm τρυπών. Εάν πίνακας thickness≤1.2mm, ελάχιστο μέγεθος 0.15mm τρυπών

Χρώμα μασκών ύλης συγκολλήσεως: Ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ως αίτημά σας.

Χρώμα Silkscreen: Άσπρος, μαύρος και ως αίτημά σας

Επιφάνεια που τελειώνουν: HASL, εάν-HASL, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, ασήμι βύθισης, ENEPIG, καλύπτοντας σκληρός χρυσός, κ.λπ.

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
