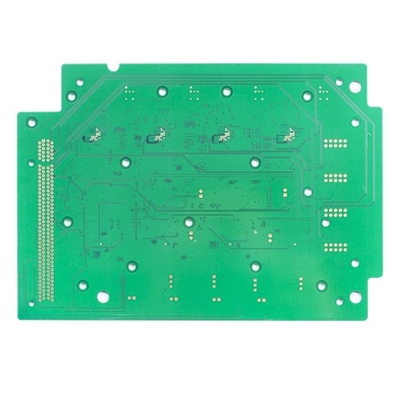

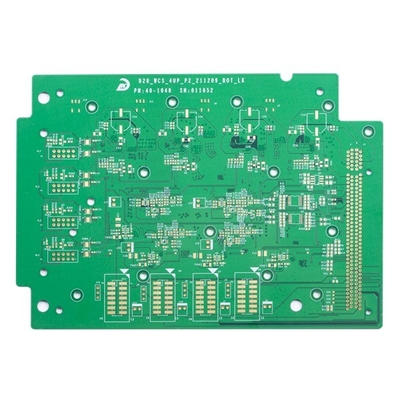

1.6mm FR4 ENIG πράσινος χρυσός βύθισης μασκών ύλης συγκολλήσεως πινάκων κυκλωμάτων 6 PCB στρώματος

1.6mm FR4 ENIG πράσινος χρυσός βύθισης μασκών ύλης συγκολλήσεως πινάκων κυκλωμάτων 6 PCB στρώματος

Γρήγορο ENIG μασκών ύλης συγκολλήσεως χρώματος PCB τρυπών πινάκων PCB στροφής Τύπος-κατάλληλο πράσινο PCB PCB 6 στρωμάτων που κατασκευάζει την επείγουσα διαταγή

6L Τύπος-κατάλληλο PCB στροφής τρυπών γρήγορο

Ιδρυμένο το 2010, το κύκλωμα Shenzhen Huashengxin είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων. Τα προϊόντα Huashengxin καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Και τα προϊόντα μας εφαρμόζονται ευρέως από τη βιομηχανία επικοινωνίας, συσκευές παροχών ηλεκτρικού ρεύματος, δίκτυα υπολογιστών στην αεροδιαστημική βιομηχανία.

Τα ανώτατα στρώματα είναι 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να αναθεωρήσουν τον πίνακα

Τα λ. τελειώνουν το μέγεθος επιτροπής είναι 5 * 5mm
Το υλικό PCB περιλαμβάνει το pi +FR4, FR4, Rogers, χαράζει
Η ικανότητα πάχους PCB είναι 0.2~4.0mm (πρέπει να αναθεωρήσει πότε <0>4 χιλ.) (και δεν μπορεί να κάνει την επιφάνεια HASL με το πάχος πινάκων

Πάχος χαλκού της εσωτερικής και εξωτερικής ικανότητας χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Ανοχή τόξων και συστροφής: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (ανάγκη να αναθεωρηθεί ο πίνακας εάν μικρότερος από 0,15 χιλ.)

Ελάχιστη ικανότητα τρυπών τρυπανιών HDI: 0.080.10MM
Διαδρομή PCB/ικανότητα χάσματος: 3mil (0.075mm)
Μέθοδος περιλήψεων PCB: Routing/V-CUT/Punching

Ικανότητα πάχους μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ύλης συγκολλήσεως μασκών γεφυρών λ. ικανότητας πλάτους: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας ικανότητα τρυπών μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως καλύπτει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB περιλαμβάνουν άσπρος, μαύρος και ως αίτημά σας

Ικανότητα πάχους μασκών Peelable: 500-1000um
Ταινία οξείδωσης της ικανότητας OSP: 0.2-0.5um

FAQ:
Q1: Πώς μπορώ να πάρω μια αναφορά;
Α: Παρακαλώ μας στείλετε gerber το αρχείο με το σχήμα Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB και παρέχετε τις ποσότητες απαίτησης. Θα παράσχουμε την αναφορά αναλόγως.

Q2: Μπορείτε να κατασκευάσετε το PCBs από ένα αρχείο εικόνων;
Α: Αριθ. Αλλά εάν μπορείτε να μας στείλετε ένα PCB δειγμάτων, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιό της και να απασχοληθούμε σε το έξω.

Q3: Έχετε το PCB στο απόθεμα.
Α: Οι περισσότεροι από τους πίνακες PCB προσαρμόζονται, και έχουν τα διαφορετικά σχέδια, τα παράγουμε σύμφωνα με τα αρχεία gerber που παρέχονται από τους πελάτες.

Q4: Ποια υλικά FR4 χρησιμοποιείτε συνήθως;

Α: Kingboard, ITEQ, Shengyi…

Q5: Τι είδους ο τρόπος αποστολών κάνει εσείς χρησιμοποιεί συνήθως;
Α: Για τη μικρή διαταγή όγκου, προτείνουμε πάντα να στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Και για τη μεγάλη διαταγή όγκου, για να κερδίσουμε κόστος φορτίου, θα προτείνουμε να τακτοποιήσουμε την αποστολή αεροπορικώς ή θαλασσίως, φυσικά, εάν έχετε την αποστολέα σας και μπορείτε να μας παρέχετε οι πληροφορίες, μπορούμε να τους έρθουμε σε επαφή με για να τακτοποιήσουμε την αποστολή.
