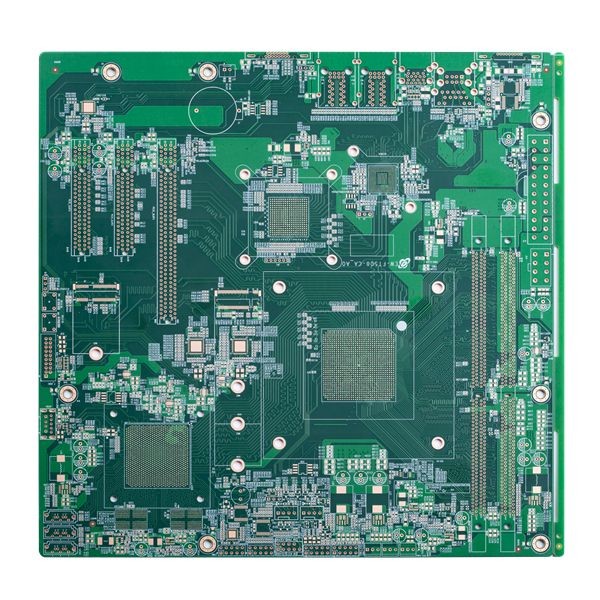

Βαρύς χαλκός Πολυ χρυσός βύθισης πινάκων κυκλωμάτων στρώματος FR4 TG130

4L πολυστρωματικός τυπωμένος κυκλωμάτων χρυσός 30um ελέγχου σύνθετης αντίστασης χαλκού πινάκων βαρύς χαλκός τρυπών βύθισης

4L τυπωμένος πίνακας κυκλωμάτων με το χαλκό τρυπών 30um

Το κύκλωμα Huashengxin Shenzhen ιδρύθηκε το 2010. Είναι επαγγελματικός κατασκευαστής PCB. Η κάλυψη προϊόντων της από το ενιαίο στρώμα στο PCB 32 στρωμάτων FR4, PCB IMS, πίνακες HDI, PCB βάσεων χαλκού, υψηλή συχνότητα PTFE επιβιβάζεται και άκαμπτος-ευκίνητοι πίνακες, κ.λπ. και εφαρμόζονται ευρέως από τη βιομηχανία επικοινωνίας, συσκευές παροχών ηλεκτρικού ρεύματος, δίκτυα υπολογιστών στην αεροδιαστημική βιομηχανία. HSX παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (γρηγορότερο 12hours σε 72 ώρες), και επίσης το μικρό όγκο στις μεγάλες παραγωγές PCB όγκου.

Στρώμα: 1-32layer (θα πρέπει να αξιολογήσει τον πίνακα layer>/=20L του).

Το ανώτατο μέγεθος επιτροπής τέρματος είναι 740* 500mm, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να το αξιολογήσουν.

Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm.

Πρώτες ύλες: FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG, βάση χαλκού, βάση Al, κ.λπ.

Πάχος PCB: 0.2~4.0mm (θα πρέπει να το αξιολογήσει καταρχάς εάν το πάχος είναι λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ.)

Πάχος χαλκού PCB: Εσωτερικό layer≤ 6 OZ (αλλά πάχος χαλκού ≥5 OZ για 4L, ≥4OZ για 6L, ≥3OZfor 8L και ανωτέρω θα αξιολογηθεί)
Εξωτερικός χαλκός στρώματος: ≤ 10 OZ (≥5 OZ πρέπει να αξιολογηθεί)

Ανοχή τόξων και συστροφής: 0,075%.

Ελάχιστο μέγεθος τρυπών: 1) Εάν το πάχος ≤2.0mm πινάκων, ελάχιστο μέγεθος τρυπών είναι 0.20mm. Εάν πίνακας thickness>2.0mm, ελάχιστο μέγεθος τρυπών: πτυχή ratio≤10 (για το κομμάτι τρυπανιών)

                       2) Εάν ο πίνακας thickness≤0.8mm, ελάχιστο μέγεθος τρυπών είναι 0.10mm. Εάν ο πίνακας thickness≤1.2mm, ελάχιστο μέγεθος τρυπών είναι 0.15mm

Χρώμα μασκών ύλης συγκολλήσεως: Ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ως πελάτες διευκρινίζει.

Χρώμα Silkscreen: Άσπρος, μαύρος και ως πελάτες διευκρινίστε.

Επιφάνεια που τελειώνουν: HASL, εάν-HASL, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, ασήμι βύθισης, ENEPIG, καλύπτοντας σκληρός χρυσός, κ.λπ.

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Εμείς είμαστε και το εργοστάσιο PCB σε Shenzhen, Κίνα. Έχουμε τις ανεξάρτητες γρήγορες γραμμές γραμμών και μαζικής παραγωγής κατασκευής PCB πρωτοτύπων στροφής.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε 3$α κόμματα.  Θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB.  Αλλά σας χρειαζόμαστε για να μας στείλουμε το PCB δειγμάτων, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;

Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τη γρήγορη στροφή)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τη γρήγορη στροφή)

Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποιους όρους πληρωμής δέχεστε;
Α: Μεταφορά καλωδίων (T/T), επιστολή της πίστωσης (L/C), Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
