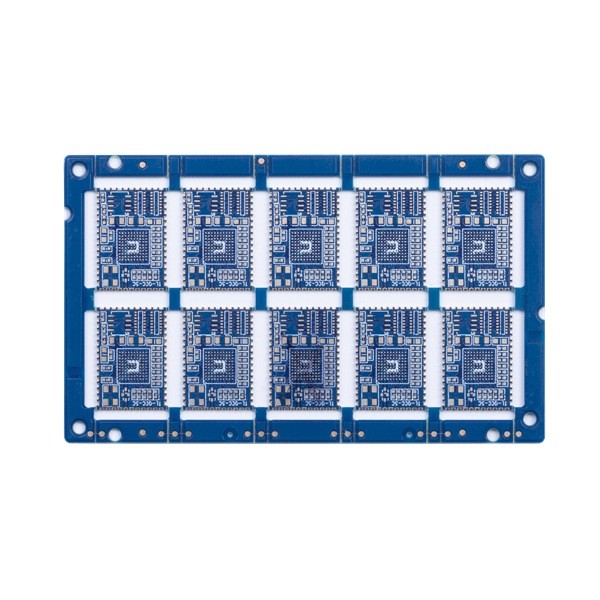

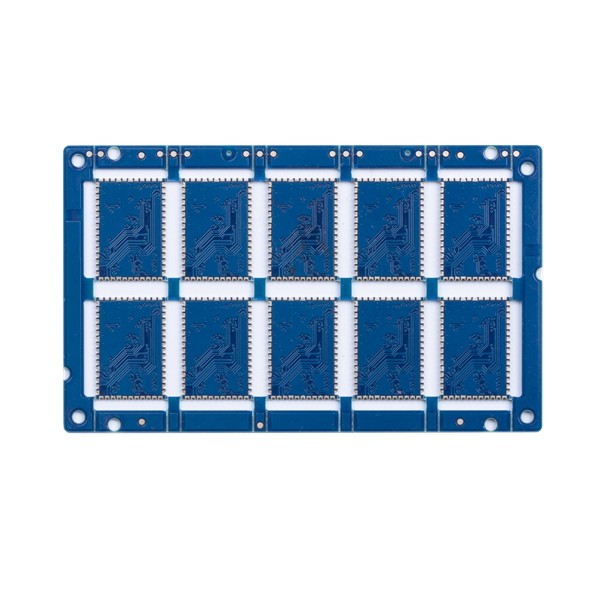

FR4 TG135 4 τυπωμένη στρώμα ENIG 2u πινάκων κυκλωμάτων επιφάνεια 0.075mm

Η πολυστρωματική τυπωμένη κυκλωμάτων πινάκων 4L κατηγορία 3 ΕΠΙ τρυπών PCB μισή πρωτότυπο τύπωσε τον πίνακα κυκλωμάτων

4 ΤΥΠΩΜΕΝΟΣ ΣΤΡΩΜΑ ΠΙΝΑΚΑΣ ΚΥΚΛΩΜΑΤΩΝ

Το κύκλωμα HSX καλύπτει έναν τομέα συνολικής παραγωγής 10.000 τετραγωνικών μέτρων, χρησιμοποιεί πάνω από 350 εργαζομένους, και τα προϊόντα περισσότερο από πάνω από 5.000 τύπους PCB κάθε μήνα. Τα προϊόντα μας χρησιμοποιούνται ευρέως σε πολύ βιομηχανίες, επικοινωνίες, παροχές ηλεκτρικού ρεύματος, δίκτυα υπολογιστών, ψηφιακά προϊόντα, βιομηχανικό έλεγχο, την επιστήμη και την εκπαίδευση, τις ιατρικές συσκευές, και το αεροδιάστημα, κ.λπ.

Τα ανώτατα στρώματα είναι 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να αναθεωρήσουν τον πίνακα

Τα λ. τελειώνουν το μέγεθος επιτροπής είναι 5 * 5mm

Το υλικό PCB περιλαμβάνει το pi +FR4, FR4, Rogers, χαράζει

Η ικανότητα πάχους PCB είναι 0.2~4.0mm (πρέπει να αναθεωρήσει πότε <0>4 χιλ.) (και δεν μπορεί να κάνει την επιφάνεια HASL με το πάχος πινάκων

Πάχος χαλκού της εσωτερικής και εξωτερικής ικανότητας χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Ανοχή τόξων και συστροφής: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (ανάγκη να αναθεωρηθεί ο πίνακας εάν μικρότερος από 0,15 χιλ.)

Ελάχιστη ικανότητα τρυπών τρυπανιών HDI: 0.080.10MM

Διαδρομή PCB/ικανότητα χάσματος: 3mil (0.075mm)

Μέθοδος περιλήψεων PCB: Routing/V-CUT/Punching

Ικανότητα πάχους μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ύλης συγκολλήσεως μασκών γεφυρών λ. ικανότητας πλάτους: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας ικανότητα τρυπών μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως καλύπτει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκός, κ.λπ.

Τα PCB περιλαμβάνουν άσπρος, μαύρος και ως αίτημά σας

Ικανότητα πάχους μασκών Peelable: 500-1000um

Ταινία οξείδωσης της ικανότητας OSP: 0.2-0.5um

Πλεονεκτήματα του κυκλώματος HSX:
1)Επαγγελματικό PCB κατασκευής για 10 έτη
2)Προσδιορισμός θέσης υψηλών σημείων, επαγγελματική γραμμή παραγωγής
3)Σταθερή και ώριμη τεχνολογία κατασκευής
4)Υψηλή εξασφάλιση ποιότητας αξιοπιστίας
5)Περιεκτικό σύστημα υπηρεσιών αγοράς
6)Γρήγορη απάντηση, γρήγορη παράδοση

FAQ:

Q1: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q2. Τι θα έπρεπε σε οποιεσδήποτε άλλεσδήποτε πληροφορίες να προσφερθεί εκτός από το αρχείο;

Α: Μετά από τις προδιαγραφές απαιτείται για την αναφορά:
1) Υλικό βάσεων
2) Πάχος πινάκων:
3) Πάχος χαλκού
4) Επεξεργασία επιφάνειας:
5) το χρώμα της μάσκας ύλης συγκολλήσεως και
6) Ποσότητα

Q3. Κανένα αρχείο PCB file/GBR, έχετε μόνο το δείγμα PCB, μπορείτε να το παραγάγετε για με;

Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q4. Ποιο είναι το BOM;

Α: BOM είναι ο Μπιλ των υλικών που απαριθμούν τα συστατικά που απαιτούνται για να χτίσουν το πρόγραμμά σας. BOM περιλαμβάνουν τον αριθμό μερών, το εμπορικό σήμα, τον προσδιοριστή αναφοράς, την ποσότητα, και την περιγραφή των μερών που πρέπει να συγκεντρωθούν.

Q5. Πού οι πίνακες κυκλωμάτων σας κατασκευάζονται;

Α: Σαν Κίνα-βασισμένο στον επαγγελματικό κατασκευαστή PCB, όλοι οι πίνακες κυκλωμάτων κατασκευάζονται στην Κίνα.
