10L πολυστρωματική τυπωμένη βύθιση χρυσό ENIG ελέγχου σύνθετης αντίστασης πινάκων κυκλωμάτων

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΣτρώμα PCB | 10L τυπωμένος πίνακας κυκλωμάτων ENIG | Marterial | FR4, TG170 |
---|---|---|---|
Επιφάνεια PCB | Βύθιση Gold/ENIG | Μάσκα ύλης συγκολλήσεως | Πράσινος |
Μικρότερη διαδρομή/χάσμα PCB | 4/4mil | Μικρότερη τρύπα | 0.2mm |
Προϊόντα ελέγχου ApplicationIndustrial | Βιομηχανικός έλεγχος | Ειδική απαίτηση | Έλεγχος του χαλκού που γεμίζουν μέσω/σύνθετης αντίστασης/Τύπος-κατάλληλη τρύπα |
Υψηλό φως | 10L πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων,4/4mil πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων,Τυπωμένος ENIG πίνακας κυκλωμάτων |

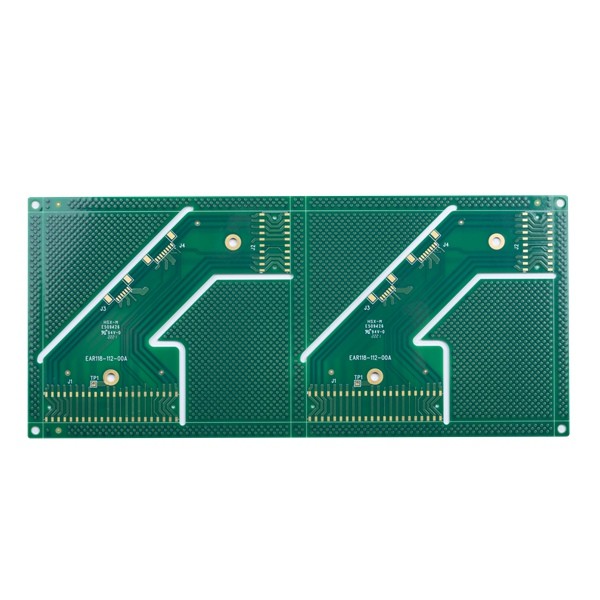

Πολυστρωματικός τυπωμένος ENIG βύθισης ελέγχου σύνθετης αντίστασης PCB πινάκων κυκλωμάτων 10L χρυσός ηλεκτρονικός πίνακας κυκλωμάτων
10L τυπωμένος πίνακας κυκλωμάτων ENIG
Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.
Ανώτατα στρώματα: 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)
Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (οι ΚΚ >600 πρέπει να αναθεωρήσουν)
Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm
Υλικό PCB: Pi +FR4, FR4, Rogers
Πάχος PCB: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)
Πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz
Τόξο και συστροφή: 0,075%
Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)
Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM
Διαδρομή/χάσμα PCB: 3mil (0.075mm)
Περίληψη PCB: Routing/V-CUT/Punching
Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um
Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil
Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm
Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB: Άσπρος, μαύρος και ως αίτημά σας
Πάχος μασκών Peelable: 500-1000um
Ταινία οξείδωσης OSP: 0.2-0.5um
Αρίθμηση στρώματος πινάκων κυκλωμάτων: | 10L | Πρώτη ύλη πινάκων κυκλωμάτων: | FR4 TG170 IT180A |
Χαλκός στρώματος πυκνά: | 1/1/1/1/1/1/1/1OZ | Πάχος πινάκων: | 1.6MM |
Μικρότερο μέγεθος τρυπών: | 0.2mm | Μικρότερη διαδρομή/χάσμα PCB: | 4/4mil |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος | Χρώμα οθόνης μεταξιού: | Άσπρος |
Επιφάνεια PCB που τελειώνουν: |
Βύθιση Gold/ENIG |
Σχεδιάγραμμα πινάκων: | Δρομολόγηση & δρομολόγηση |
Εφαρμογή πινάκων PCB: | Βιομηχανικός έλεγχος | ||
Αίτηση της ειδικής απαίτησης: | Έλεγχος του χαλκού που γεμίζουν μέσω/σύνθετης αντίστασης/Τύπος-κατάλληλη τρύπα |
FAQ:
Q1: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)
Q2. Τι θα έπρεπε σε οποιεσδήποτε άλλεσδήποτε πληροφορίες να προσφερθεί εκτός από το αρχείο;
Α: Μετά από τις προδιαγραφές απαιτείται για την αναφορά:
1) Υλικό βάσεων
2) Πάχος πινάκων:
3) Πάχος χαλκού
4) Επεξεργασία επιφάνειας:
5) το χρώμα της μάσκας ύλης συγκολλήσεως και
6) Ποσότητα
Q3. Κανένα αρχείο PCB file/GBR, έχετε μόνο το δείγμα PCB, μπορείτε να το παραγάγετε για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.
Q4. Ποιο είναι το BOM;
Α: BOM είναι ο Μπιλ των υλικών που απαριθμούν τα συστατικά που απαιτούνται για να χτίσουν το πρόγραμμά σας. BOM περιλαμβάνουν τον αριθμό μερών, το εμπορικό σήμα, τον προσδιοριστή αναφοράς, την ποσότητα, και την περιγραφή των μερών που πρέπει να συγκεντρωθούν.
Q5. Πού οι πίνακες κυκλωμάτων σας κατασκευάζονται;
Α: Σαν Κίνα-βασισμένο στον επαγγελματικό κατασκευαστή PCB, όλοι οι πίνακες κυκλωμάτων κατασκευάζονται στην Κίνα.
