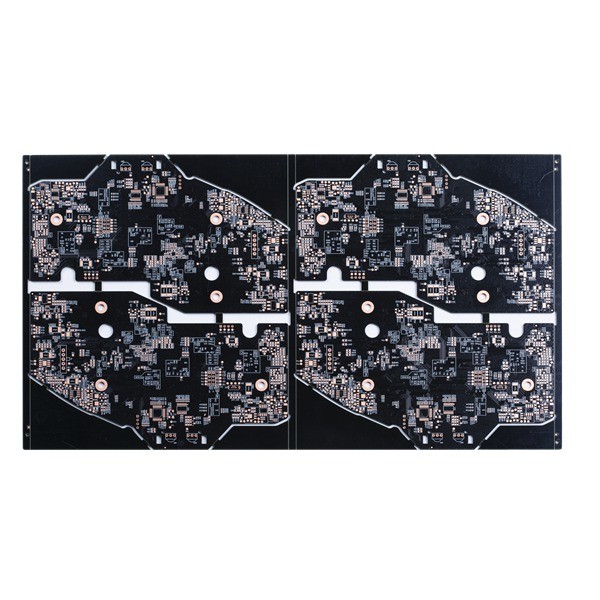

4L άκαμπτη πολυστρωματική τυπωμένη κυκλωμάτων μάσκα ύλης συγκολλήσεως πινάκων μαύρη με την ταινία οξείδωσης OSP

Πολυστρωματικός τυπωμένος κυκλωμάτων πίνακας κυκλωμάτων πινάκων 4L άκαμπτος τυπωμένος με τον μπλε ύλης συγκολλήσεως πίνακα κυκλωμάτων μασκών κύριο τυπωμένο

4L άκαμπτος τυπωμένος πίνακας κυκλωμάτων με την μπλε μάσκα ύλης συγκολλήσεως

Το κύκλωμα Huashengxin Shenzhen είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων, που παρέχουν τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), το μικρό όγκο, καθώς επίσης και τη μεγάλη κατασκευή PCB όγκου. Οι καλύψεις προϊόντων από το ενιαίο στρώμα σε 32 στρώμα, τύποι προϊόντων κυμαίνονται από FR-4 PCB, PCB IMS, πίνακες HDI, πίνακες υψηλής συχνότητας PTFE, για να λυγίσουν τους πίνακες.

Τα τυπωμένα baords κυκλωμάτων χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας, προϊόν επικοινωνίας, παροίδες ηλεκτρικό ρεύμα συσκευές, τομέας δικτύων υπολογιστών, ψηφιακά προϊόντα, βιομηχανικές εγκαταστάσεις ελέγχου, συσκευές επιστήμης και εκπαίδευσης, ιατρικές συσκευές, και αεροδιαστημικός τομέας και ούτω καθεξής.

Ανώτατα στρώματα: 32layer (εάν περισσότερο από 20 στρώμα, πρέπει να αναθεωρήσει την ικανότητα)

Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (εάν μεγαλύτερος από 600 ΚΚ, πρέπει να αναθεωρήσει την ικανότητα)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm
Πρώτη ύλη: Pi +FR4, FR4, Rogers, AI και ούτω καθεξής
Το PCB τελείωσε το πάχος πινάκων: 0.2~4.0mm (εάν λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ. πρέπει να αναθεωρήσουν) (εάν πάχος ≤ 0.6mm πινάκων, δεν μπορούν να υποβάλουν αίτηση για την επιφάνεια HASL)

Πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Τελειωμένος εξωτερικός χαλκός: 6oz

Τόξο και συστροφή: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει την ικανότητα)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM
Διαδρομή/χάσμα PCB: 3mil (0.075mm)
Περίληψη PCB: Δρομολόγηση/κομμένος

Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil

Η μάσκα ύλης συγκολλήσεως σύνδεσε τις τρύπες: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ούτω καθεξής
Τα PCB: Λευκό, ο Μαύρος και ούτω καθεξής

Πάχος μασκών Peelable: 500-1000um
Ταινία οξείδωσης OSP: 0.2-0.5um


FAQ:

1. Ποια υπηρεσία μπορείτε να παρέχετε;

Α: Ο άκαμπτος τυπωμένος πίνακας κυκλωμάτων, εύκαμπτο PCB, πίνακας HDI, βάση χαλκού τύπωσε τον πίνακα κυκλωμάτων, τυπωμένη συνέλευση κυκλωμάτων, γρήγορο πρωτότυπο, διαταγή γρήγορος-στροφής.

2. Πόσο γρήγορα είναι η χρονική ανοχή σας;

Α: Ο γρηγορότερα 3 WDs για τον πίνακα HDI, γρηγορότερο 24H για τυποποιημένο 2L και 4LRigid επιβιβάζονται.

3. Πώς μπορώ να πάρω ένα απόσπασμα;

Α: Μπορείτε να ζητήσετε ένα παραδοσιακό αίτημα αναφοράς με την αποστολή του ηλεκτρονικού ταχυδρομείου στο παράθυρο το lenayang@hsxcircuit.com ή το sales07@hsxcircuit.com ηλεκτρονικού ταχυδρομείου μας και θα το αναφέρουμε κανονικά μέσα σε 24 ώρες (το ειδικό πρόγραμμα θα χρειαστεί περισσότερο χρόνο), δεν ξεχνάμε να εσωκλείσουμε αρχεία Gerber σας και όλα τα άλλα απαραίτητα αρχεία για την αναφορά PCB.
Και επίσης, μπορείτε να μας έρθετε σε επαφή με άμεσα στον ιστοχώρο με την παροχή gerber του αρχείου και της προδιαγραφής.

4.What οι όροι πληρωμής εσείς δέχονται;

Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
