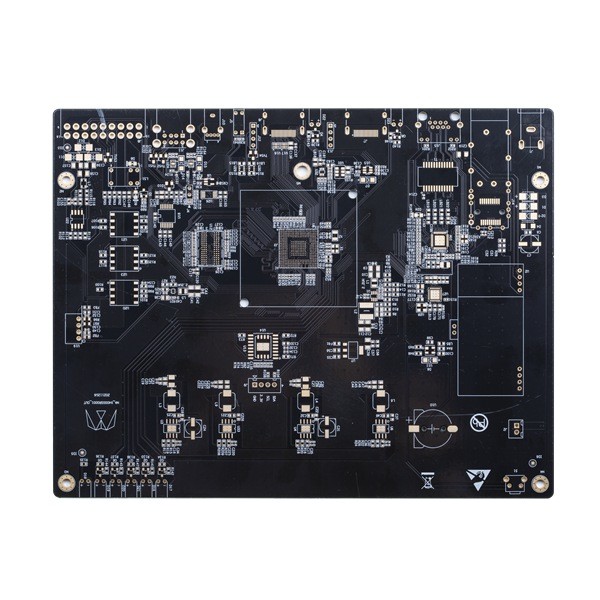

4 πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων στρώματος 4.0mm παχιά μάσκα ύλης συγκολλήσεως TG135 μαύρη

Ο πολυστρωματικός τυπωμένος κυκλωμάτων πίνακας κυκλωμάτων συνήθειας PCB μασκών 4L ύλης συγκολλήσεως πινάκων μαύρος κάνει τον πίνακα κυκλωμάτων σας

4 άκαμπτο PCB στρώματος με το μικρό μέγεθος τρυπών

Καλύψεις κυκλωμάτων HSX άνω των 5.000 προϊόντων PCB μηνιαία, από το ενιαίο στρώμα σε 32L FR-4 PCB, από το PCB IMS, πίνακες HDI, στους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου.

Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα, και ούτω καθεξής.

Ανώτατα στρώματα: 32layer (εάν περισσότερο από 20 στρώμα, πρέπει να αναθεωρήσει την ικανότητα)

Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (εάν μεγαλύτερος από 600 ΚΚ, πρέπει να αναθεωρήσει την ικανότητα)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm

Πρώτη ύλη: Pi +FR4, FR4, Rogers, AI και ούτω καθεξής

Το PCB τελείωσε το πάχος πινάκων: 0.2~4.0mm (εάν λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ. πρέπει να αναθεωρήσουν) (εάν πάχος ≤ 0.6mm πινάκων, δεν μπορούν να υποβάλουν αίτηση για την επιφάνεια HASL)

Πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Τελειωμένος εξωτερικός χαλκός: 6oz

Τόξο και συστροφή: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει την ικανότητα)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM

Διαδρομή/χάσμα PCB: 3mil (0.075mm)

Περίληψη PCB: Δρομολόγηση/κομμένος

Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil

Η μάσκα ύλης συγκολλήσεως σύνδεσε τις τρύπες: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ούτω καθεξής

Τα PCB: Λευκό, ο Μαύρος και ούτω καθεξής

Πάχος μασκών Peelable: 500-1000um

Ταινία οξείδωσης OSP: 0.2-0.5um

FAQ:
Q1: Πώς μπορώ να πάρω μια αναφορά;
Α: Παρακαλώ μας στείλετε gerber το αρχείο με το σχήμα Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB και παρέχετε τις ποσότητες απαίτησης. Θα παράσχουμε την αναφορά αναλόγως.

Q2: Μπορείτε να κατασκευάσετε το PCBs από ένα αρχείο εικόνων;
Α: Αριθ. Αλλά εάν μπορείτε να μας στείλετε ένα PCB δειγμάτων, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιό της και να απασχοληθούμε σε το έξω.

Q3: Έχετε το PCB στο απόθεμα.
Α: Οι περισσότεροι από τους πίνακες PCB προσαρμόζονται, και έχουν τα διαφορετικά σχέδια, τα παράγουμε σύμφωνα με τα αρχεία gerber που παρέχονται από τους πελάτες.

Q4: Ποια υλικά FR4 χρησιμοποιείτε συνήθως;

Α: Kingboard, ITEQ, Shengyi…

Q5: Τι είδους ο τρόπος αποστολών κάνει εσείς χρησιμοποιεί συνήθως;
Α: Για τη μικρή διαταγή όγκου, προτείνουμε πάντα να στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Και για τη μεγάλη διαταγή όγκου, για να κερδίσουμε κόστος φορτίου, θα προτείνουμε να τακτοποιήσουμε την αποστολή αεροπορικώς ή θαλασσίως, φυσικά, εάν έχετε την αποστολέα σας και μπορείτε να μας παρέχετε οι πληροφορίες, μπορούμε να τους έρθουμε σε επαφή με για να τακτοποιήσουμε την αποστολή.
