Έλεγχος μικρή γραμμή η διαστημική Gap σύνθετης αντίστασης πινάκων κυκλωμάτων 6 στρώματος FR4 TG135

Τόπος καταγωγής Κίνα
Μάρκα Huashengxin
Πιστοποίηση UL , ISO9001
Αριθμό μοντέλου 135315
Ποσότητα παραγγελίας min 1pcs
Συσκευασία λεπτομέρειες Κενό
Χρόνος παράδοσης Γρηγορότερο 24H για 2L και 4L
Όροι πληρωμής T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες

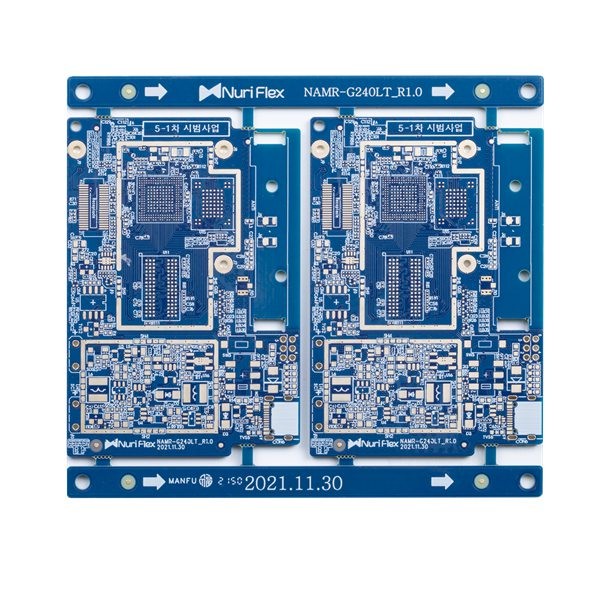

Στρώμα PCB 6 άκαμπτο PCB στρώματος με το μικρά διάστημα και το χάσμα γραμμών Marterial FR4, TG135
Επιφάνεια PCB χρυσός βύθισης Μάσκα ύλης συγκολλήσεως Μπλε
Μικρότερη διαδρομή/χάσμα PCB 3/4mil Μικρότερη τρύπα 0.2mm
Εφαρμογή βιομηχανικός έλεγχος Ειδική απαίτηση μικρά διάστημα και χάσμα γραμμών: 3/4mil/impedance control/0.25mm BGA
Υψηλό φως

Έλεγχος σύνθετης αντίστασης πίνακας κυκλωμάτων 6 στρώματος

,

FR4 πίνακας κυκλωμάτων 6 στρώματος

,

TG135 PCB 6 στρωμάτων

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων 6 τυπωμένος στρώμα κυκλωμάτων έλεγχος διαστήματος γραμμών πινάκων μικρός και σύνθετης αντίστασης της Gap



6 άκαμπτο PCB στρώματος με το μικρά διάστημα και το χάσμα γραμμών



Καλύψεις κυκλωμάτων HSX άνω των 5.000 προϊόντων PCB μηνιαία, από το ενιαίο στρώμα σε 32L FR-4 PCB, από το PCB IMS, πίνακες HDI, στους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου.



Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα, και ούτω καθεξής.



Ανώτατα στρώματα: 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει την ικανότητα)



Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (οι ΚΚ >600 πρέπει να αναθεωρήσουν την ικανότητα)



Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm


Πρώτη ύλη: Pi +FR4, FR4, Rogers, AI και ούτω καθεξής


Το PCB τελείωσε το πάχος πινάκων: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)



Πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz





Τελειωμένος εξωτερικός χαλκός: 6oz



Τόξο και συστροφή: 0,075%



Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει την ικανότητα)



Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM


Διαδρομή/χάσμα PCB: 3mil (0.075mm)


Περίληψη PCB: Routing/V-CUT/Punching



Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um



Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil



Η μάσκα ύλης συγκολλήσεως σύνδεσε τις τρύπες: 0.10.5mm



Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ούτω καθεξής


Τα PCB: Λευκό, ο Μαύρος και ούτω καθεξής



Πάχος μασκών Peelable: 500-1000um


Ταινία οξείδωσης OSP: 0.2-0.5um



Αρίθμηση στρώματος πινάκων κυκλωμάτων: 6L Φύλλο πλαστικού πινάκων κυκλωμάτων: FR4, TG135
Χαλκός στρώματος πυκνά: 1/1/1/1/1/1OZ Πάχος πινάκων: 1.6MM
Μικρότερο μέγεθος τρυπών: 0.20mm Μικρότερη διαδρομή/χάσμα PCB: 3/4mil
Χρώμα μασκών ύλης συγκολλήσεως: Μπλε Χρώμα οθόνης μεταξιού: Άσπρος
Επιφάνεια PCB που τελειώνουν: Χρυσός βύθισης Σχεδιάγραμμα πινάκων: Δρομολόγηση
Εφαρμογή πινάκων PCB: βιομηχανικός έλεγχος
Αίτηση της ειδικής απαίτησης: μικρά διάστημα και χάσμα γραμμών: 3/4mil/impedance control/0.25mm BGA



Έλεγχος μικρή γραμμή η διαστημική Gap σύνθετης αντίστασης πινάκων κυκλωμάτων 6 στρώματος FR4 TG135 0Έλεγχος μικρή γραμμή η διαστημική Gap σύνθετης αντίστασης πινάκων κυκλωμάτων 6 στρώματος FR4 TG135 1



FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.



Q2: Πόσοπερίπουηικανότητα παραγωγήςεργοστασίωνPCBσας;
Α: Η μηνιαία ικανότητα παραγωγής μας είναι 50.000 τετραγωνικό μέτρο/μήνας και 5000types/month.



Q3: Εάνδεν έχουμεκανένααρχείοPCB/τοαρχείοGerber, έχειμόνοτοδείγμαPCB, μπορείεσείςνα το παραγάγειγιαμε;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.



Q4: Πώςθα στείλετεσυνήθωςτοPCB;
Α: Συνήθως για τις μικρές συσκευασίες, θα στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.



Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για την παραγωγή;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
