TG170 ο πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων 8L επιβιβάζεται στο μικρό έλεγχο σύνθετης αντίστασης γραμμών διαστημικό

Τόπος καταγωγής ΚΙΝΑ
Μάρκα Huashengxin
Πιστοποίηση UL , ISO9001
Αριθμό μοντέλου 127768
Ποσότητα παραγγελίας min 1pcs
Συσκευασία λεπτομέρειες ΚΕΝΟ
Χρόνος παράδοσης Γρηγορότερο 24H για 2L και 4L
Όροι πληρωμής T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Στρώμα PCB 8 PCB στρώματος με το μικρό διάστημα γραμμών Marterial FR4, TG170
Επιφάνεια PCB χρυσός βύθισης Μάσκα ύλης συγκολλήσεως Πράσινο χρώμα για τη διπλή πλευρά
Εφαρμογή ψηφιακό ηλεκτρονικό χρονική ανοχή Γρηγορότερο 24H για 2L και 4L
Υψηλό φως

Πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων TG170

,

Πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων 8L

,

Χρυσό PCB 8 στρωμάτων βύθισης

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Ο πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων 10L επιβιβάζεται στο μικρό γραμμών διαστημικό σύνθετης αντίστασης πίνακα κυκλωμάτων ελέγχου TG170 πολυστρωματικό



8 PCB στρώματος με το μικρό διάστημα γραμμών



Ανώτατα στρώματα: 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)

Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (οι ΚΚ >600 πρέπει να αναθεωρήσουν)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm
Υλικό PCB: Pi +FR4, FR4, Rogers
Πάχος PCB: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)

πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz



Τόξο και συστροφή: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM
Διαδρομή/χάσμα PCB: 3mil (0.075mm)
Περίληψη PCB: Routing/V-CUT/Punching

Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB: Άσπρος, μαύρος και ως αίτημά σας

Πάχος μασκών Peelable: 500-1000um
Ταινία οξείδωσης OSP: 0.2-0.5um



Αρίθμηση στρώματος πινάκων κυκλωμάτων: 8L Φύλλο πλαστικού πινάκων κυκλωμάτων: FR4 TG180
Χαλκός στρώματος πυκνά: 1/1/1/2/2/1/1/1oz Πάχος πινάκων: 1.6MM
Μικρότερο μέγεθος τρυπών: 0.20mm Μικρότερη διαδρομή/χάσμα PCB: 3/3mil
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος Χρώμα οθόνης μεταξιού: Άσπρος
Επιφάνεια PCB που τελειώνουν: Χρυσός βύθισης Σχεδιάγραμμα πινάκων: Routing/V-CUT/Punching
Εφαρμογή πινάκων PCB: ψηφιακά προϊόντα
Αίτηση της ειδικής απαίτησης: μικρά διάστημα και χάσμα γραμμών: 3/3mil//impedance control/BGA

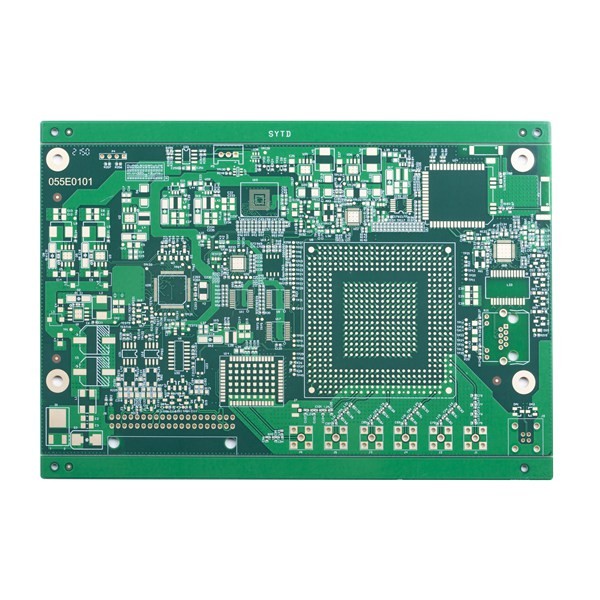

TG170 ο πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων 8L επιβιβάζεται στο μικρό έλεγχο σύνθετης αντίστασης γραμμών διαστημικό 0TG170 ο πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων 8L επιβιβάζεται στο μικρό έλεγχο σύνθετης αντίστασης γραμμών διαστημικό 1





FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.



Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)



Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.



Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.



Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες



Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
