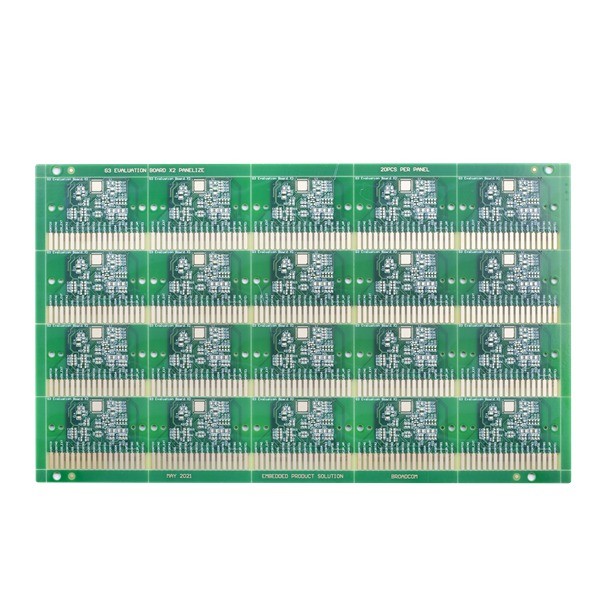

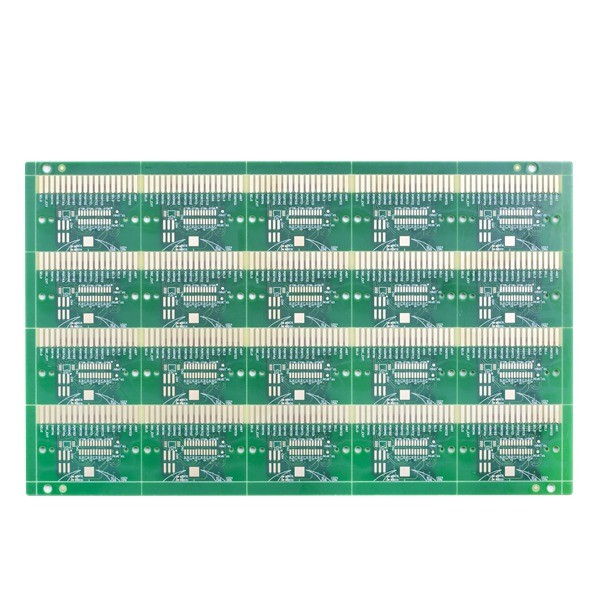

Συνδεμένο ρητίνη ENIG πινάκων κυκλωμάτων τρυπών πολυστρωματικό αλόγονο ελεύθερο 1.6mm επιφάνειας 4L

Συνδεμένο ρητίνη ENIG πινάκων κυκλωμάτων τρυπών πολυστρωματικό αλόγονο ελεύθερο 1.6mm επιφάνειας 4L

Πολυστρωματική τυπωμένη συνδεμένη ρητίνη τρύπα πινάκων κυκλωμάτων και καλυμμένος άνω του PCB ENIG το PCB ελέγχου σύνθετης αντίστασης επιφάνειας

4L ελεύθερο γεμισμένο ρητίνη PCB αλόγονου

Ανώτατα στρώματα: 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)

Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (οι ΚΚ >600 πρέπει να αναθεωρήσουν)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm

Ελάχιστη τρύπα τρυπανιών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM

Λόγος διάστασης: 15:1 (>12:1 πρέπει να αναθεωρήσει)

Πάχος πινάκων: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει)

Πάχος χαλκού: Εσωτερικό layer≤ 6 OZ (≥5 OZ για 4L, ≥4OZ για 6L, ≥3OZfor 8L και ανωτέρω θα αναθεωρηθεί)

Εξωτερικό στρώμα copper≤ 10 OZ (≥5 OZ πρέπει να αναθεωρήσει)

Χαλκός στο holes≤ 5 OZ (≥1 OZ πρέπει να αναθεωρήσει

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
