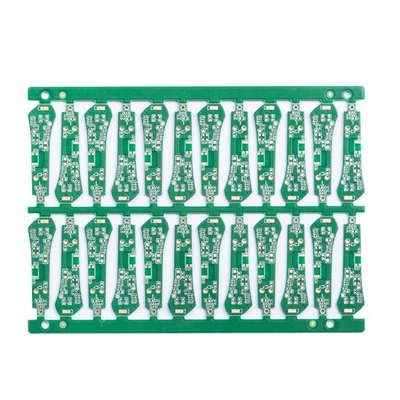

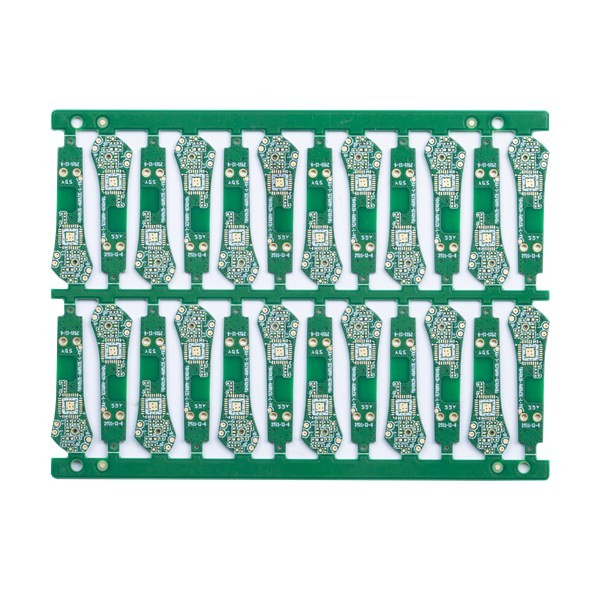

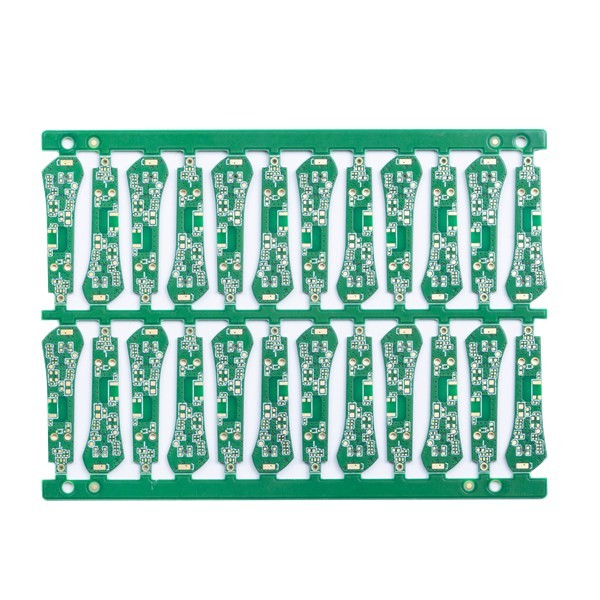

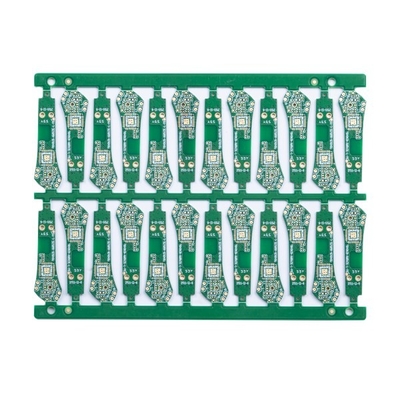

πράσινος πίνακας PCB πάχους FR4 TG150 2mm χρυσός βύθισης 6 στρώματος

πράσινος πίνακας PCB 2mm ThicknessFR4 TG150 χρυσός βύθισης 6 στρώματος

Το γρήγορο PCB στροφής επιβιβάζεται στο υλικό πράσινο PCB Porducts FR4 TG150 επικοινωνίας ελέγχου σύνθετης αντίστασης πάχους πινάκων 2mm

6L 2MM γρήγορα γυρίζουν τον τυπωμένο πίνακα κυκλωμάτων

Ιδρυμένο το 2010, το κύκλωμα Shenzhen Huashengxin είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων. Τα προϊόντα Huashengxin καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Και τα προϊόντα μας εφαρμόζονται ευρέως από τη βιομηχανία επικοινωνίας, συσκευές παροχών ηλεκτρικού ρεύματος, δίκτυα υπολογιστών στην αεροδιαστημική βιομηχανία.

Τα πράσινα ανώτατα στρώματα πινάκων PCB είναι 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να αναθεωρήσουν τον πίνακα

Τα λ. τελειώνουν το μέγεθος επιτροπής είναι 5 * 5mm
Το υλικό PCB περιλαμβάνει το pi +FR4, FR4, Rogers, χαράζει
Η ικανότητα πάχους PCB είναι 0.2~4.0mm (πρέπει να αναθεωρήσει πότε <0>4 χιλ.) (και δεν μπορεί να κάνει την επιφάνεια HASL με το πάχος πινάκων

Πάχος χαλκού της εσωτερικής και εξωτερικής ικανότητας χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Ανοχή τόξων και συστροφής: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (ανάγκη να αναθεωρηθεί ο πίνακας εάν μικρότερος από 0,15 χιλ.)

Ελάχιστη ικανότητα τρυπών τρυπανιών HDI: 0.080.10MM
Διαδρομή PCB/ικανότητα χάσματος: 3mil (0.075mm)
Μέθοδος περιλήψεων PCB: Routing/V-CUT/Punching

Ικανότητα πάχους μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ύλης συγκολλήσεως μασκών γεφυρών λ. ικανότητας πλάτους: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας ικανότητα τρυπών μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως καλύπτει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB περιλαμβάνουν άσπρος, μαύρος και ως αίτημά σας

Ικανότητα πάχους μασκών Peelable: 500-1000um
Ταινία οξείδωσης της ικανότητας OSP: 0.2-0.5um

FAQ:

Q1: Θα μπορούσατε να παρέχετε την πρόσβαση υπηρεσιών και τμημάτων συνελεύσεων PCB;
Α: Ναι, θα μπορούσαμε επίσης να παρέχουμε τη συστατική πρόσβαση και οι υπηρεσίες συνελεύσεων PCB καθώς επίσης και το κιβώτιο χτίζουν εάν αίτημα.

Q2: Σε ποιες χώρες έχετε απασχοληθεί με;
Α: ΗΠΑ, Καναδάς, Ιταλία, Γερμανία, UK, Ισπανία, Γαλλία, Ρωσία, Ιράν, Τουρκία, Δημοκρατία της Τσεχίας, Αυστρία, Αυστραλία, Βραζιλία, Ιαπωνία, Ινδία κ.λπ.

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
