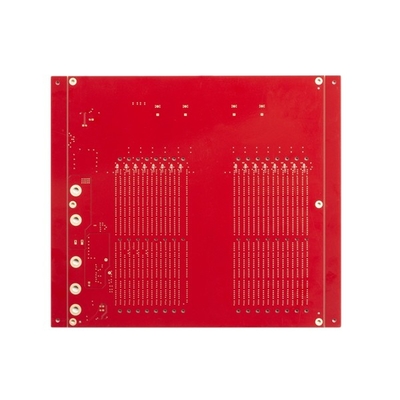

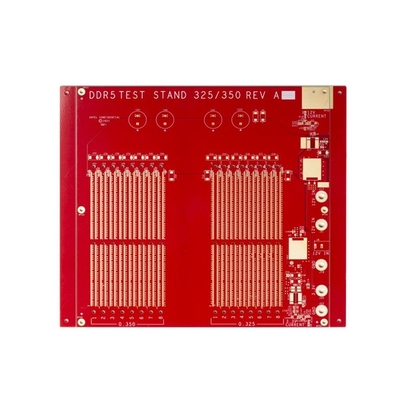

Κόκκινο ύλης συγκολλήσεως γρήγορο πρωτότυπο 2.4mm πινάκων PCB στροφής μασκών γρήγορο 4 στρώμα

Κόκκινο ύλης συγκολλήσεως γρήγορο πρωτότυπο 2.4mm πινάκων PCB στροφής μασκών γρήγορο 4 στρώμα

Το γρήγορο PCB στροφής επιβιβάζεται στην κόκκινη τυπωμένη μασκών ύλης συγκολλήσεως πυκνά κυκλωμάτων επείγουσα απαίτηση απαίτησης πρωτοτύπων πινάκων γρήγορη

4 στρώματος γρήγορος πίνακας κυκλωμάτων στροφής κόκκινος και παχύς τυπωμένος


Τα ανώτατα στρώματα είναι 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)
Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να αναθεωρήσουν τον πίνακα
Τα λ. τελειώνουν το μέγεθος επιτροπής είναι 5 * 5mm
Το υλικό PCB περιλαμβάνει το pi +FR4, FR4, Rogers, χαράζει
Η ικανότητα πάχους PCB είναι 0.2~4.0mm (πρέπει να αναθεωρήσει πότε <0>4 χιλ.) (και δεν μπορεί να κάνει την επιφάνεια HASL με το πάχος πινάκων
Πάχος χαλκού της εσωτερικής και εξωτερικής ικανότητας χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz
Ανοχή τόξων και συστροφής: 0,075%
Ελάχιστο μέγεθος τρυπών: 0.15mm (ανάγκη να αναθεωρηθεί ο πίνακας εάν μικρότερος από 0,15 χιλ.)
Ελάχιστη ικανότητα τρυπών τρυπανιών HDI: 0.080.10MM
Διαδρομή PCB/ικανότητα χάσματος: 3mil (0.075mm)
Μέθοδος περιλήψεων PCB: Routing/V-CUT/Punching
Ικανότητα πάχους μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um
Ύλης συγκολλήσεως μασκών γεφυρών λ. ικανότητας πλάτους: πράσινο 4mil, άλλο χρώμα 4.8mil
Γεμίζοντας ικανότητα τρυπών μασκών ύλης συγκολλήσεως: 0.10.5mm
Το χρώμα της μάσκας ύλης συγκολλήσεως καλύπτει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB περιλαμβάνουν άσπρος, μαύρος και ως αίτημά σας
Ικανότητα πάχους μασκών Peelable: 500-1000um
Ταινία οξείδωσης της ικανότητας OSP: 0.2-0.5um




FAQ:
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Τα αρχεία PCB μας θα ελεγχθούν.
Α: Ναι. Τα στοιχεία σας θα ελεγχθούν από την ομάδα μηχανικών μας. Εάν βρίσκουμε οποιαδήποτε τεχνικά ζητήματα ή να έχετε οποιοσδήποτε ερευνά, θα σας έρθουμε σε επαφή με και θα λύσουμε τα προβλήματα από κοινού.

Q4: Το προϊόν μας θα εξεταστεί πριν από την αποστολή.
Α: Ναι. Θα μπορούσαμε να παρέχουμε το κύκλωμα λειτουργίας που εξετάζει εάν μας παρέχετε οι εξεταστικές μέθοδοι.

Q5: Παρέχετε τις υπηρεσίες συνελεύσεων PCB, επίσης;
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.
