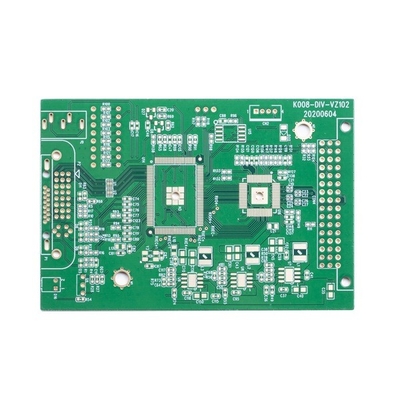

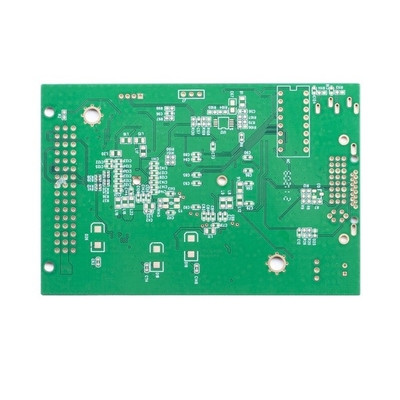

Βύθισης χρυσά πρωτότυπα FR4 S1150G πινάκων PCB στροφής σύνθετης αντίστασης γρήγορα

Βύθισης χρυσά πρωτότυπα FR4 S1150G πινάκων PCB στροφής σύνθετης αντίστασης γρήγορα

Γρήγορο στροφής PCB πινάκων βύθισης χρυσό σύνθετης αντίστασης ελέγχου μονάδων κυκλωμάτων γρήγορο πρωτότυπο απαίτησης δειγμάτων στροφής πινάκων γρήγορο

4 γρήγορος τυπωμένος στροφή πίνακας κυκλωμάτων στρώματος

Η ικανότητα πάχους PCB είναι 0.2~4.0mm (πρέπει να αναθεωρήσει πότε <0>4 χιλ.) (και δεν μπορεί να κάνει την επιφάνεια HASL με το πάχος πινάκων

Πάχος χαλκού της εσωτερικής και εξωτερικής ικανότητας χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Ανοχή τόξων και συστροφής: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (ανάγκη να αναθεωρηθεί ο πίνακας εάν μικρότερος από 0,15 χιλ.)

Ελάχιστη ικανότητα τρυπών τρυπανιών HDI: 0.080.10MM
Διαδρομή PCB/ικανότητα χάσματος: 3mil (0.075mm)
Μέθοδος περιλήψεων PCB: Routing/V-CUT/Punching

Ικανότητα πάχους μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ύλης συγκολλήσεως μασκών γεφυρών λ. ικανότητας πλάτους: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας ικανότητα τρυπών μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως καλύπτει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB περιλαμβάνουν άσπρος, μαύρος και ως αίτημά σας

Ικανότητα πάχους μασκών Peelable: 500-1000um
Ταινία οξείδωσης της ικανότητας OSP: 0.2-0.5um

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
