Η μπλε ύλη συγκολλήσεως αντιστέκεται στη γρήγορη επεξεργασία FR4 IT180 TG180 πινάκων PCB στροφής

Η μπλε ύλη συγκολλήσεως αντιστέκεται στη γρήγορη επεξεργασία FR4 IT180 TG180 πινάκων PCB στροφής

Το γρήγορο PCB στροφής επιβιβάζεται στην μπλε ύλη συγκολλήσεως αντιστέκεται στη γρήγορη επεξεργασία PCB κατασκευαστών PCB στροφής και την κατασκευή PCB συνελεύσεων

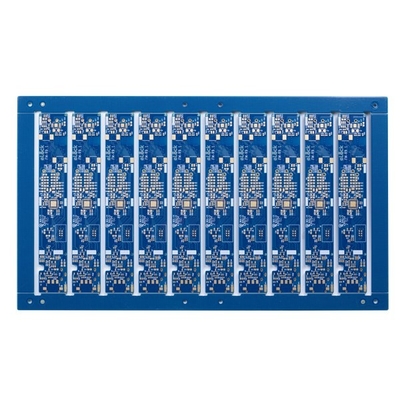

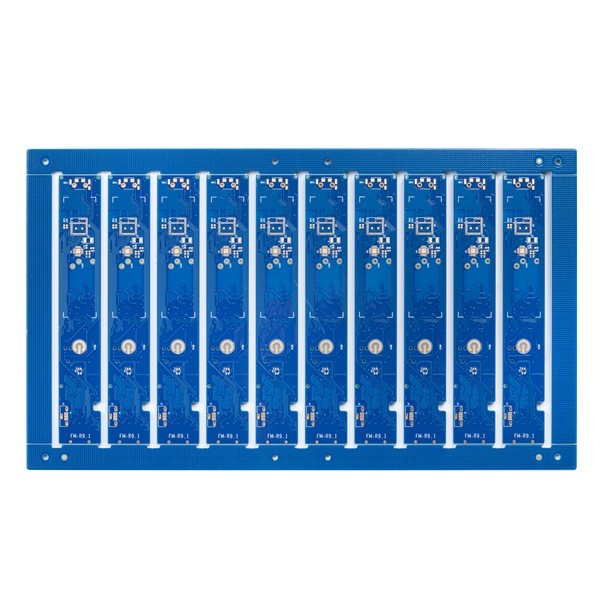

πίνακας μασκών ύλης συγκολλήσεως 4L TG180 γρήγορα μπλε

Το κύκλωμα HSX καλύπτει έναν τομέα συνολικής παραγωγής 10.000 τετραγωνικών μέτρων, χρησιμοποιεί πάνω από 350 εργαζομένους, και τα προϊόντα περισσότερο από πάνω από 5.000 τύπους PCB κάθε μήνα. Τα προϊόντα μας χρησιμοποιούνται ευρέως σε πολύ βιομηχανίες, επικοινωνίες, παροχές ηλεκτρικού ρεύματος, δίκτυα υπολογιστών, ψηφιακά προϊόντα, βιομηχανικό έλεγχο, την επιστήμη και την εκπαίδευση, τις ιατρικές συσκευές, και το αεροδιάστημα, κ.λπ.

Τα ανώτατα στρώματα είναι 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να αναθεωρήσουν τον πίνακα

Τα λ. τελειώνουν το μέγεθος επιτροπής είναι 5 * 5mm

Το υλικό PCB περιλαμβάνει το pi +FR4, FR4, Rogers, χαράζει

Η ικανότητα πάχους PCB είναι 0.2~4.0mm (πρέπει να αναθεωρήσει πότε <0>4 χιλ.) (και δεν μπορεί να κάνει την επιφάνεια HASL με το πάχος πινάκων

Πάχος χαλκού της εσωτερικής και εξωτερικής ικανότητας χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Ανοχή τόξων και συστροφής: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (ανάγκη να αναθεωρηθεί ο πίνακας εάν μικρότερος από 0,15 χιλ.)

Ελάχιστη ικανότητα τρυπών τρυπανιών HDI: 0.080.10MM

Διαδρομή PCB/ικανότητα χάσματος: 3mil (0.075mm)

Μέθοδος περιλήψεων PCB: Routing/V-CUT/Punching

Ικανότητα πάχους μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ύλης συγκολλήσεως μασκών γεφυρών λ. ικανότητας πλάτους: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας ικανότητα τρυπών μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως καλύπτει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκός, κ.λπ.

Τα PCB περιλαμβάνουν άσπρος, μαύρος και ως αίτημά σας

Ικανότητα πάχους μασκών Peelable: 500-1000um

Ταινία οξείδωσης της ικανότητας OSP: 0.2-0.5um

Πλεονεκτήματα του κυκλώματος HSX:

1)Επαγγελματικό PCB κατασκευής για 10 έτη

2)Προσδιορισμός θέσης υψηλών σημείων, επαγγελματική γραμμή παραγωγής

3)Σταθερή και ώριμη τεχνολογία κατασκευής

4)Υψηλή εξασφάλιση ποιότητας αξιοπιστίας

5)Περιεκτικό σύστημα υπηρεσιών αγοράς

6)Γρήγορη απάντηση, γρήγορη παράδοση

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Πόσο περίπου η ικανότητα παραγωγής εργοστασίων PCB σας;
Α: Η μηνιαία ικανότητα παραγωγής μας είναι 50.000 τετραγωνικό μέτρο/μήνας και 5000types/month.

Q3: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q4: Πώς θα στείλετε συνήθως το PCB;
Α: Συνήθως για τις μικρές συσκευασίες, θα στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για την παραγωγή;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
