Γρήγοροι πίνακες 6 PCB στροφής FR4 BGA στρώματος 8mil πράσινη ύλης συγκολλήσεως περιοχή Au μασκών μεγάλη

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΌνομα PCB | 6 γρήγορο PCB στροφής στρώματος με τη μεγάλη περιοχή Au | Marterial | FR4 |
---|---|---|---|
Επιφάνεια που τελειώνουν | Χρυσό, χρυσό δάχτυλο βύθισης | Πάχος πινάκων | 1.6mm |
Πάχος χαλκού | 1/1/1/1/1/1OZ | Ελάχιστα απόσταση/διάστημα γραμμών | 8/8mil |
Μάσκα ύλης συγκολλήσεως | πράσινη μάσκα ύλης συγκολλήσεως | Μικρότερη μηχανική τρυπώντας με τρυπάνι τρύπα | 0.3mm |
Ειδική απαίτηση | περιοχή Au σύνθετης αντίστασης control/0.25mm BGA/big | Προϊόντα Applicationcommunications | ψηφιακό προϊόν |
Υψηλό φως | 8mil γρήγοροι πίνακες PCB στροφής,Γρήγοροι πίνακες PCB στροφής BGA,πίνακας PCB bga 8mil |
Γρήγοροι πίνακες 6 PCB στροφής FR4 BGA στρώματος 8mil πράσινη ύλης συγκολλήσεως περιοχή Au μασκών μεγάλη
Το γρήγορο PCB στροφής επιβιβάζεται στην ψηφιακή περιοχή Au προϊόντων μεγάλη λίγη BGA ΓΡΉΓΟΡΗ ογκώδης όγκου διαταγή δειγμάτων διαταγής γρήγορη

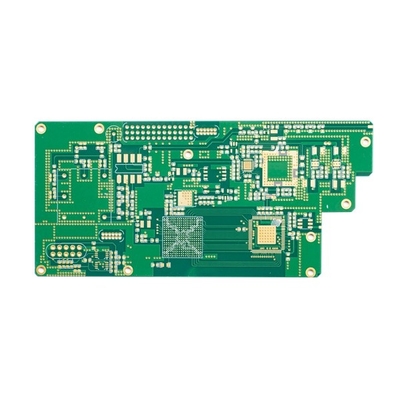

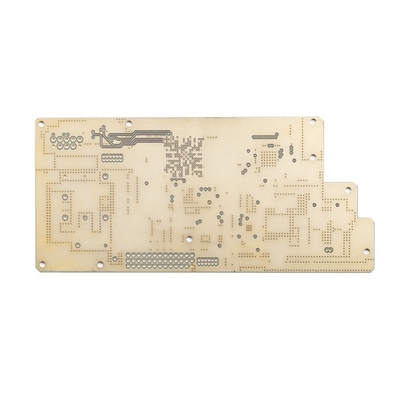

6 γρήγορο PCB στροφής στρώματος με τη μεγάλη περιοχή Au
Πλεονεκτήματα του κυκλώματος Χ SX:
1)Επαγγελματικό PCB κατασκευής για 10 έτη
2) Προσδιορισμός θέσης υψηλών σημείων, επαγγελματική γραμμή παραγωγής
3) Σταθερή και ώριμη τεχνολογία κατασκευής
4) Υψηλή εξασφάλιση ποιότητας αξιοπιστίας
5) Περιεκτικό σύστημα υπηρεσιών αγοράς
6) Γρήγορη απάντηση, γρήγορη παράδοση
Τα λ. τελειώνουν το μέγεθος επιτροπής είναι 5 * 5mm
Το υλικό PCB περιλαμβάνει το pi +FR4, FR4, Rogers, χαράζει
Η ικανότητα πάχους PCB είναι 0.2~4.0mm (πρέπει να αναθεωρήσει πότε <0>4 χιλ.) (και δεν μπορεί να κάνει την επιφάνεια HASL με το πάχος πινάκων >
Πάχος χαλκού της εσωτερικής και εξωτερικής ικανότητας χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz
Ανοχή τόξων και συστροφής: 0,075%
Ελάχιστο μέγεθος τρυπών: 0.15mm (ανάγκη να αναθεωρηθεί ο πίνακας εάν μικρότερος από 0,15 χιλ.)
Ελάχιστη ικανότητα τρυπών τρυπανιών HDI: 0.080.10MM
Διαδρομή PCB/ικανότητα χάσματος: 3mil (0.075mm)
Μέθοδος περιλήψεων PCB: Routing/V-CUT/Punching
Ικανότητα πάχους μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um
Ύλης συγκολλήσεως μασκών γεφυρών λ. ικανότητας πλάτους: πράσινο 4mil, άλλο χρώμα 4.8mil
Γεμίζοντας ικανότητα τρυπών μασκών ύλης συγκολλήσεως: 0.10.5mm
Το χρώμα της μάσκας ύλης συγκολλήσεως καλύπτει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB περιλαμβάνουν άσπρος, μαύρος και ως αίτημά σας
Ικανότητα πάχους μασκών Peelable: 500-1000um
Ταινία οξείδωσης της ικανότητας OSP: 0.2-0.5um
Το στρώμα μετρά: | 6 στρώμα | Φύλλο πλαστικού πινάκων κυκλωμάτων: | FR4 |
Διαφορετικό πάχος χαλκού: | 1/1/1/1/1/1OZ | Πίνακας PCB πυκνά: | 1.0 ΚΚ |
Μικρότερη μηχανική τρυπώντας με τρυπάνι τρύπα: | 0,30 χιλ. | Ελάχιστα απόσταση/διάστημα γραμμών: | 8/8mil |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος | Χρώμα μύθων: | Άσπρος |
Επιφάνεια PCB που τελειώνουν: | Χρυσός βύθισης | Σχεδιάγραμμα πινάκων: | Άλεση |
Εφαρμογή πινάκων PCB: | ψηφιακά προϊόντα | ||
Αίτηση της ειδικής απαίτησης: | περιοχή Au σύνθετης αντίστασης control/0.25mm BGA/big |
FAQ:
Q1: Θα μπορούσατε να παρέχετε την πρόσβαση υπηρεσιών και τμημάτων συνελεύσεων PCB;
Α: Ναι, θα μπορούσαμε επίσης να παρέχουμε τη συστατική πρόσβαση και οι υπηρεσίες συνελεύσεων PCB καθώς επίσης και το κιβώτιο χτίζουν εάν αίτημα.
Q2: Σε ποιες χώρες έχετε απασχοληθεί με;
Α: ΗΠΑ, Καναδάς, Ιταλία, Γερμανία, UK, Ισπανία, Γαλλία, Ρωσία, Ιράν, Τουρκία, Δημοκρατία της Τσεχίας, Αυστρία, Αυστραλία, Βραζιλία, Ιαπωνία, Ινδία κ.λπ.
Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.
Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.
Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
