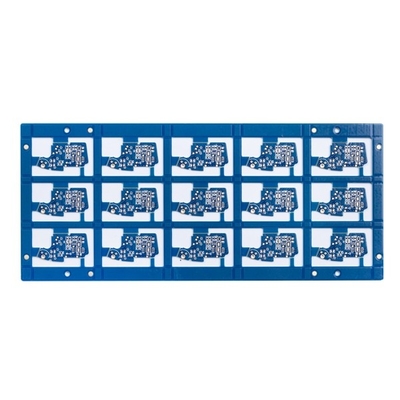

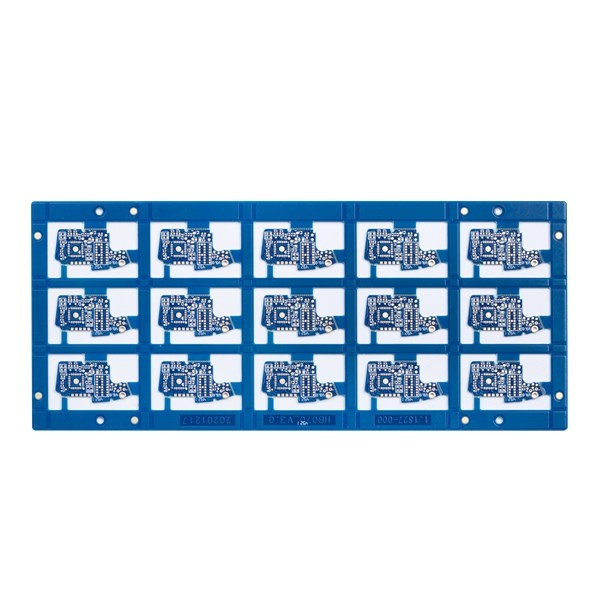

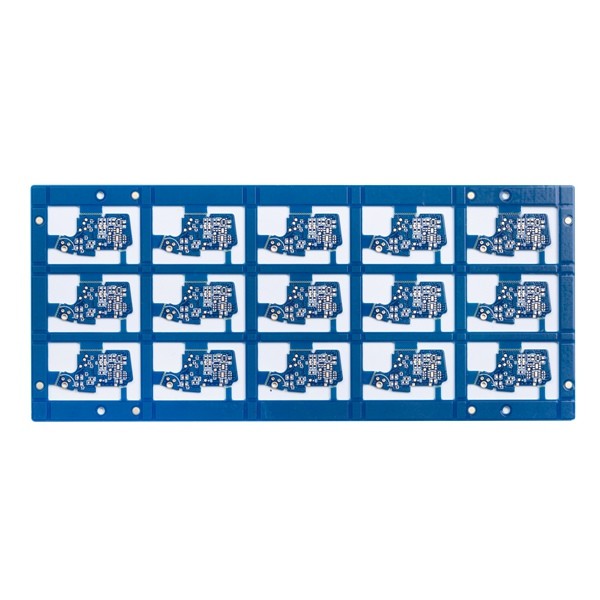

Γεμισμένη ρητίνη χρυσή 5mil PCB ανακύκλωσης τρυπών γρήγορη μάσκα ύλης συγκολλήσεως βύθισης μπλε

Γεμισμένη ρητίνη χρυσή 5mil PCB ανακύκλωσης τρυπών γρήγορη μάσκα ύλης συγκολλήσεως βύθισης μπλε

Γρήγορα στροφής PCB πινάκων επικοινωνίας προϊόντων γεμισμένα ρητίνη τρυπών γρήγορα κυκλώματα ελέγχου σύνθετης αντίστασης PCB τρυπών PCB μισά

6L γρήγορο PCB ρητίνη-γεμίζω-τρυπών στροφής

Το γρήγορο PCB ανακύκλωσης, κύκλωμα Huashengxin είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων. Τα προϊόντα Huashengxin καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Και τα προϊόντα μας εφαρμόζονται ευρέως από τη βιομηχανία επικοινωνίας, συσκευές παροχών ηλεκτρικού ρεύματος, δίκτυα υπολογιστών στην αεροδιαστημική βιομηχανία.

Στρώματα: 1-32layer, εάν το στρώμα είναι 20L ή φοράδα από 20L, θα πρέπει να αναθεωρήσει τον πίνακα.

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να το αναθεωρήσουν.

Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm.

Οι πρώτες ύλες των τυπωμένων πινάκων κυκλωμάτων περιλαμβάνουν FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG…

Τυφλοί και θαμμένοι χρόνοι Τύπου ελασματοποίησης τρυπών: Τύπος με τον ίδιο πυρήνα ≤3times (οι χρόνοι >3 πρέπει να αναθεωρήσουν)

Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος είναι λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ., θα πρέπει να το αναθεωρήσουν καταρχάς.

Ικανότητα πάχους χαλκού PCB: Εσωτερικό layer≤ 6 OZ (αλλά πάχος χαλκού ≥5 OZ για 4L, ≥4OZ για 6L, ≥3OZfor 8L και ανωτέρω θα αναθεωρηθεί)
Εξωτερικός χαλκός στρώματος: ≤ 10 OZ (≥5 OZ πρέπει να αναθεωρήσει)

Η ανοχή τόξων και συστροφής είναι 0,075%.

Ελάχιστο μέγεθος τρυπών: 1) Εάν πάχος ≤2.0mm, ελάχιστο μέγεθος 0.20mm πινάκων τρυπών. Εάν πίνακας thickness>2.0mm, ελάχιστο μέγεθος τρυπών: πτυχή ratio≤10 (για το κομμάτι τρυπανιών)
2) Εάν πίνακας thickness≤0.8mm, ελάχιστο μέγεθος 0.10mm τρυπών. Εάν πίνακας thickness≤1.2mm, ελάχιστο μέγεθος 0.15mm τρυπών

Χρώμα μασκών ύλης συγκολλήσεως: Ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ως αίτημά σας.

Χρώμα Silkscreen: Άσπρος, μαύρος και ως αίτημά σας

Επιφάνεια που τελειώνουν: HASL, εάν-HASL, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, ασήμι βύθισης, ENEPIG, καλύπτοντας σκληρός χρυσός, κ.λπ.

FAQ:
Q1: Πώς μπορώ να πάρω μια αναφορά;
Α: Παρακαλώ μας στείλετε gerber το αρχείο με το σχήμα Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB και παρέχετε τις ποσότητες απαίτησης. Θα παράσχουμε την αναφορά αναλόγως.

Q2: Μπορείτε να κατασκευάσετε το PCBs από ένα αρχείο εικόνων;
Α: Αριθ. Αλλά εάν μπορείτε να μας στείλετε ένα PCB δειγμάτων, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιό της και να απασχοληθούμε σε το έξω.

Q3: Έχετε το PCB στο απόθεμα.
Α: Οι περισσότεροι από τους πίνακες PCB προσαρμόζονται, και έχουν τα διαφορετικά σχέδια, τα παράγουμε σύμφωνα με τα αρχεία gerber που παρέχονται από τους πελάτες.

Q4: Ποια υλικά FR4 χρησιμοποιείτε συνήθως;

Α: Kingboard, ITEQ, Shengyi…

Q5: Τι είδους ο τρόπος αποστολών κάνει εσείς χρησιμοποιεί συνήθως;
Α: Για τη μικρή διαταγή όγκου, προτείνουμε πάντα να στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Και για τη μεγάλη διαταγή όγκου, για να κερδίσουμε κόστος φορτίου, θα προτείνουμε να τακτοποιήσουμε την αποστολή αεροπορικώς ή θαλασσίως, φυσικά, εάν έχετε την αποστολέα σας και μπορείτε να μας παρέχετε οι πληροφορίες, μπορούμε να τους έρθουμε σε επαφή με για να τακτοποιήσουμε την αποστολή.
