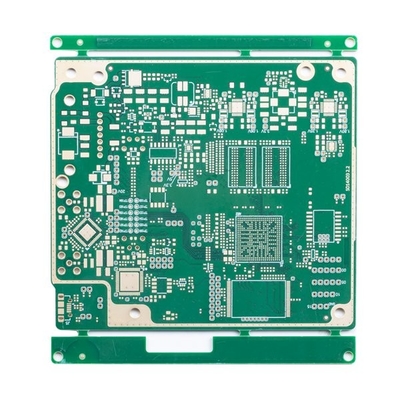

Μικρό πρωτότυπο PCB FR4 TG170 πινάκων PCB στροφής τρυπών BGA γρήγορο 8 στρωμάτων

Τόπος καταγωγής ΚΙΝΑ
Μάρκα Huashengxin
Πιστοποίηση UL , ISO9001
Αριθμό μοντέλου 134296
Ποσότητα παραγγελίας min 1pcs
Συσκευασία λεπτομέρειες κενό
Χρόνος παράδοσης ο γρηγορότερα 24 ώρες για το πρωτότυπο 2L και 4L, 3 ημέρες για HDI επιβιβάζονται στην παραγωγή
Όροι πληρωμής T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Όνομα PCB 8 γρήγορο PCB στροφής στρώματος με μικρό BGA Marterial FR4 TG170
Επιφάνεια που τελειώνουν χρυσός βύθισης Πάχος πινάκων 1.6mm
Πάχος χαλκού 1/H/H/H/H/H/H/1OZ Ελάχιστα απόσταση/διάστημα γραμμών 4/4 mil
Μάσκα ύλης συγκολλήσεως Πράσινος Μικρότερη μηχανική τρυπώντας με τρυπάνι τρύπα 0.15mm
Ειδική απαίτηση λεπτό μέσω του μεγέθους 0.15mm/impedance control/0.25mm BGA τρυπών Προϊόντα Applicationcommunications ψηφιακά προϊόντα
Υψηλό φως

Γρήγοροι πίνακες PCB στροφής FR4 BGA

,

Γρήγοροι πίνακες PCB στροφής TG170 BGA

,

FR4 TG170 PCB 8 στρωμάτων

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μικρό πρωτότυπο PCB FR4 TG170 πινάκων PCB στροφής τρυπών BGA γρήγορο 8 στρωμάτων



Το γρήγορο PCB στροφής επιβιβάζεται στους μικρούς μικρούς BGA σύνθετης αντίστασης μεγέθους τρυπών ελέγχου γρήγορους PCB πίνακες κυκλωμάτων πρωτοτύπων γρήγορους τυπωμένους στροφή



8 γρήγορο PCB στροφής στρώματος με μικρό BGA



Ιδρυμένο το 2010, το κύκλωμα Shenzhen Huashengxin είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων. Τα προϊόντα Huashengxin καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Και τα προϊόντα μας εφαρμόζονται ευρέως από τη βιομηχανία επικοινωνίας, συσκευές παροχών ηλεκτρικού ρεύματος, δίκτυα υπολογιστών στην αεροδιαστημική βιομηχανία.





Αρίθμηση στρώματος πινάκων κυκλωμάτων: 8L Φύλλο πλαστικού πινάκων κυκλωμάτων: FR4 TG170
Χαλκός στρώματος πυκνά: 1/H/H/H/H/H/H/1OZ Πάχος πινάκων: 1.6MM
Μικρότερο μέγεθος τρυπών: 0.15mm Μικρότερη διαδρομή/χάσμα PCB: 4/4mil
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος Χρώμα οθόνης μεταξιού: Άσπρος
Επιφάνεια PCB που τελειώνουν: Χρυσός βύθισης Σχεδιάγραμμα πινάκων: Routing/V-CUT/Punching
Εφαρμογή πινάκων PCB: ψηφιακά προϊόντα
Αίτηση της ειδικής απαίτησης: λεπτό μέσω του μεγέθους 0.15mm/impedance control/0.25mm BGA τρυπών


Στρώματα: 1-32layer, εάν το στρώμα είναι 20L ή φοράδα από 20L, θα πρέπει να αναθεωρήσει τον πίνακα.


Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να το αναθεωρήσουν.


Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm.


Οι πρώτες ύλες των τυπωμένων πινάκων κυκλωμάτων περιλαμβάνουν FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG…


Τυφλοί και θαμμένοι χρόνοι Τύπου ελασματοποίησης τρυπών: Τύπος με τον ίδιο πυρήνα ≤3times (οι χρόνοι >3 πρέπει να αναθεωρήσουν)


Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος είναι λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ., θα πρέπει να το αναθεωρήσουν καταρχάς.


Ικανότητα πάχους χαλκού PCB: Εσωτερικό layer≤ 6 OZ (αλλά πάχος χαλκού ≥5 OZ για 4L, ≥4OZ για 6L, ≥3OZfor 8L και ανωτέρω θα αναθεωρηθεί)
Εξωτερικός χαλκός στρώματος: ≤ 10 OZ (≥5 OZ πρέπει να αναθεωρήσει)


Η ανοχή τόξων και συστροφής είναι 0,075%.


Επιφάνεια που τελειώνουν: HASL, εάν-HASL, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, ασήμι βύθισης, ENEPIG, καλύπτοντας σκληρός χρυσός, κ.λπ.

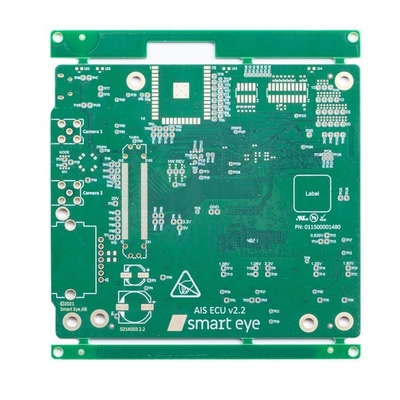

Μικρό πρωτότυπο PCB FR4 TG170 πινάκων PCB στροφής τρυπών BGA γρήγορο 8 στρωμάτων 0



FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.



Q2: Πόσοπερίπουηικανότητα παραγωγήςεργοστασίωνPCBσας;
Α: Η μηνιαία ικανότητα παραγωγής μας είναι 50.000 τετραγωνικό μέτρο/μήνας και 5000types/month.



Q3: Εάνδεν έχουμεκανένααρχείοPCB/τοαρχείοGerber, έχειμόνοτοδείγμαPCB, μπορείεσείςνα το παραγάγειγιαμε;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.



Q4: Πώςθα στείλετεσυνήθωςτοPCB;
Α: Συνήθως για τις μικρές συσκευασίες, θα στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.



Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για την παραγωγή;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
