3mil FR4 βύθισης χρυσά ευκίνητα κυκλώματα μικρό BGA 3.0mm στροφής PCB γρήγορα

3mil FR4 βύθισης χρυσά ευκίνητα κυκλώματα μικρό BGA 3.0mm στροφής PCB γρήγορα

Το γρήγορο PCB στροφής επιβιβάζεται στο μικρό διάστημα και τη Gap γραμμών μικρά μέσω της ρητίνης ελέγχου σύνθετης αντίστασης μεγέθους που γεμίζουν και που καλύπτεται άνω του γρήγορου PCB

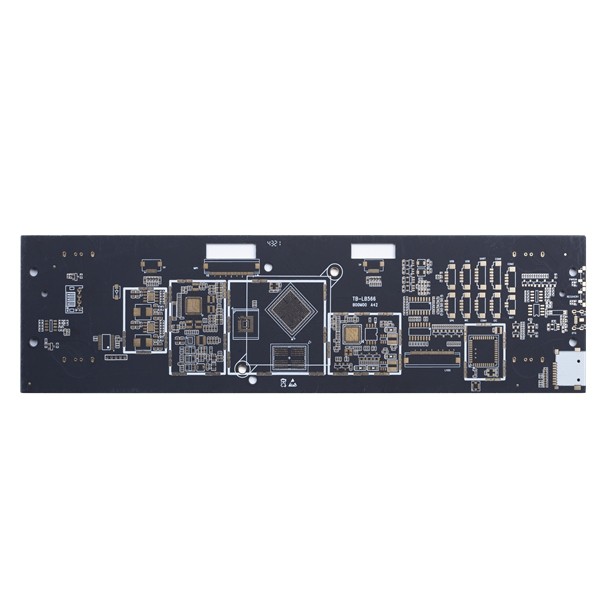

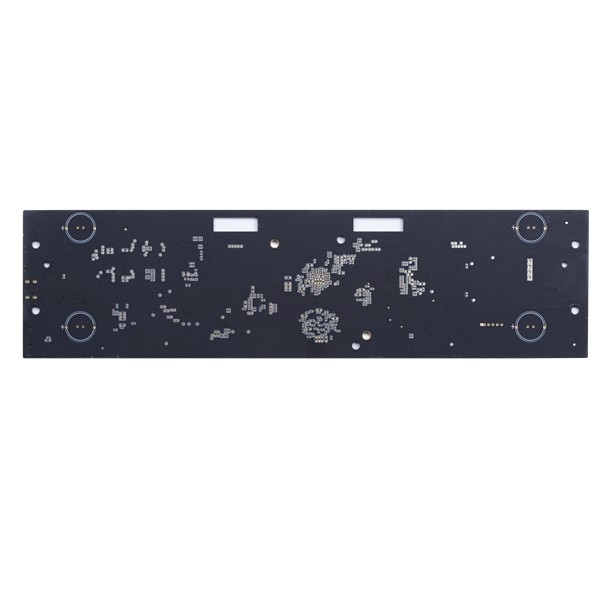

6L γρήγορο PCB στροφής στρώματος με μικρό BGA

Ιδρυμένο το 2010, το κύκλωμα Shenzhen Huashengxin είναι επαγγελματικός κατασκευαστής για τους τυπωμένους πίνακες κυκλωμάτων. Τα προϊόντα Huashengxin καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχουμε τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (12hours σε 72 ώρες), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Και τα προϊόντα μας εφαρμόζονται ευρέως από τη βιομηχανία επικοινωνίας, συσκευές παροχών ηλεκτρικού ρεύματος, δίκτυα υπολογιστών στην αεροδιαστημική βιομηχανία.

Στρώματα: 1-32layer, εάν το στρώμα είναι 20L ή φοράδα από 20L, θα πρέπει να αναθεωρήσει τον πίνακα.

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να το αναθεωρήσουν.

Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm.

Οι πρώτες ύλες των τυπωμένων πινάκων κυκλωμάτων περιλαμβάνουν FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG…

Τυφλοί και θαμμένοι χρόνοι Τύπου ελασματοποίησης τρυπών: Τύπος με τον ίδιο πυρήνα ≤3times (οι χρόνοι >3 πρέπει να αναθεωρήσουν)

Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος είναι λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ., θα πρέπει να το αναθεωρήσουν καταρχάς.

Ικανότητα πάχους χαλκού PCB: Εσωτερικό layer≤ 6 OZ (αλλά πάχος χαλκού ≥5 OZ για 4L, ≥4OZ για 6L, ≥3OZfor 8L και ανωτέρω θα αναθεωρηθεί)
Εξωτερικός χαλκός στρώματος: ≤ 10 OZ (≥5 OZ πρέπει να αναθεωρήσει)

Η ανοχή τόξων και συστροφής είναι 0,075%.

Ελάχιστο μέγεθος τρυπών: 1) Εάν πάχος ≤2.0mm, ελάχιστο μέγεθος 0.20mm πινάκων τρυπών. Εάν πίνακας thickness>2.0mm, ελάχιστο μέγεθος τρυπών: πτυχή ratio≤10 (για το κομμάτι τρυπανιών)
2) Εάν πίνακας thickness≤0.8mm, ελάχιστο μέγεθος 0.10mm τρυπών. Εάν πίνακας thickness≤1.2mm, ελάχιστο μέγεθος 0.15mm τρυπών

Χρώμα μασκών ύλης συγκολλήσεως: Ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ως αίτημά σας.

Χρώμα Silkscreen: Άσπρος, μαύρος και ως αίτημά σας

Επιφάνεια που τελειώνουν: HASL, εάν-HASL, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, ασήμι βύθισης, ENEPIG, καλύπτοντας σκληρός χρυσός, κ.λπ.

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Πόσοπερίπουηικανότητα παραγωγήςεργοστασίωνPCBσας;
Α: Η μηνιαία ικανότητα παραγωγής μας είναι 50.000 τετραγωνικό μέτρο/μήνας και 5000types/month.

Q3: Εάνδεν έχουμεκανένααρχείοPCB/τοαρχείοGerber, έχειμόνοτοδείγμαPCB, μπορείεσείςνα το παραγάγειγιαμε;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q4: Πώςθα στείλετεσυνήθωςτοPCB;
Α: Συνήθως για τις μικρές συσκευασίες, θα στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για την παραγωγή;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
