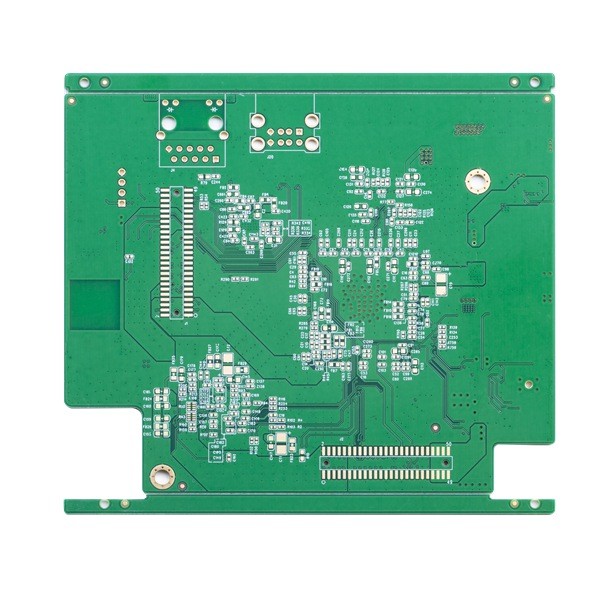

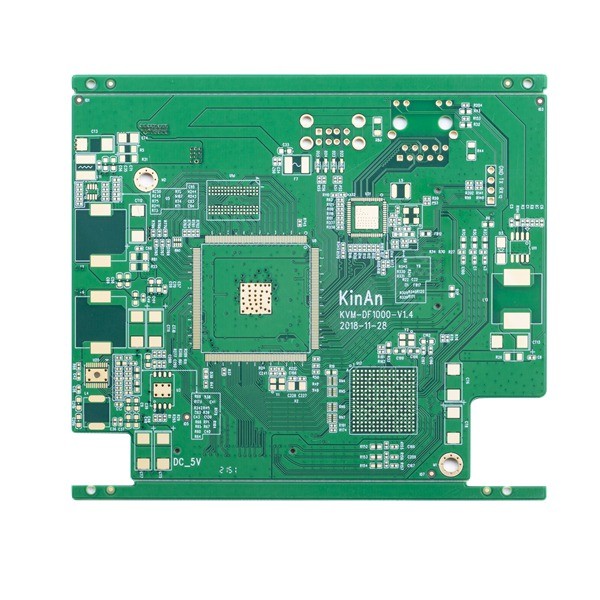

Πράσινος ύλης συγκολλήσεως έλεγχος 1.2mm 5mil σύνθετης αντίστασης πινάκων BGA PCB στροφής μασκών γρήγορος

Πράσινος ύλης συγκολλήσεως έλεγχος 1.2mm 5mil σύνθετης αντίστασης πινάκων BGA PCB στροφής μασκών γρήγορος

Το γρήγορο PCB στροφής επιβιβάζεται στην πράσινη μικρή BGA ύλης συγκολλήσεως μασκών σύνθετης αντίστασης επεξεργασία PCB PCB στροφής ελέγχου γρήγορη

4 γρήγορο PCB στροφής Quik ΣΤΡΩΜΑΤΟΣ

Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.

Ανώτατα στρώματα πινάκων κυκλωμάτων BGA: 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)
Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (οι ΚΚ >600 πρέπει να αναθεωρήσουν)
Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm
Υλικό PCB: Pi +FR4, FR4, Rogers
Πάχος PCB: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)
πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz
Τόξο και συστροφή: 0,075%
Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)
Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM
Διαδρομή/χάσμα PCB: 3mil (0.075mm)
Περίληψη PCB: Routing/V-CUT/Punching
Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um
Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil
Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm
Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB: Άσπρος, μαύρος και ως αίτημά σας
Πάχος μασκών Peelable: 500-1000um
Ταινία οξείδωσης OSP: 0.2-0.5um

FAQ:
Q1: Πώς μπορώ να πάρω μια αναφορά;
Α: Παρακαλώ μας στείλετε gerber το αρχείο με το σχήμα Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB και παρέχετε τις ποσότητες απαίτησης. Θα παράσχουμε την αναφορά αναλόγως.

Q2: Μπορείτε να κατασκευάσετε το PCBs από ένα αρχείο εικόνων;
Α: Αριθ. Αλλά εάν μπορείτε να μας στείλετε ένα PCB δειγμάτων, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιό της και να απασχοληθούμε σε το έξω.

Q3: Έχετε το PCB στο απόθεμα.
Α: Οι περισσότεροι από τους πίνακες PCB προσαρμόζονται, και έχουν τα διαφορετικά σχέδια, τα παράγουμε σύμφωνα με τα αρχεία gerber που παρέχονται από τους πελάτες.

Q4: Ποια υλικά FR4 χρησιμοποιείτε συνήθως;

Α: Kingboard, ITEQ, Shengyi…

Q5: Τι είδους ο τρόπος αποστολών κάνει εσείς χρησιμοποιεί συνήθως;
Α: Για τη μικρή διαταγή όγκου, προτείνουμε πάντα να στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Και για τη μεγάλη διαταγή όγκου, για να κερδίσουμε κόστος φορτίου, θα προτείνουμε να τακτοποιήσουμε την αποστολή αεροπορικώς ή θαλασσίως, φυσικά, εάν έχετε την αποστολέα σας και μπορείτε να μας παρέχετε οι πληροφορίες, μπορούμε να τους έρθουμε σε επαφή με για να τακτοποιήσουμε την αποστολή.
