Γρήγοροι στροφής Fr4 κυκλωμάτων πινάκων πίνακες 4mil πρωτοτύπων PCB βύθισης χρυσοί

Γρήγοροι στροφής Fr4 κυκλωμάτων πινάκων πίνακες 4mil πρωτοτύπων PCB βύθισης χρυσοί

Το γρήγορο PCB στροφής επιβιβάζεται στο μαύρο ύλης συγκολλήσεως μασκών σύνθετης αντίστασης κατασκευαστή PCB στροφής ελέγχου FR4 υλικό γρήγορο

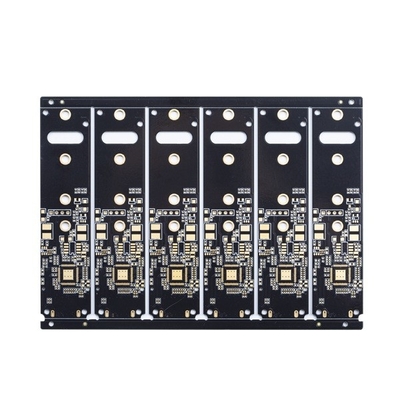

4L πολυστρωματικό μαύρο PCB στροφής Quik

Υλικό PCB: Pi +FR4, FR4, Rogers
Πάχος PCB: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)
πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz
Τόξο και συστροφή: 0,075%
Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)
Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM
Διαδρομή/χάσμα PCB: 3mil (0.075mm)
Περίληψη PCB: Routing/V-CUT/Punching
Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um
Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil
Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm
Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB: Άσπρος, μαύρος και ως αίτημά σας
Πάχος μασκών Peelable: 500-1000um
Ταινία οξείδωσης OSP: 0.2-0.5um

FAQ:
Q1: Θα μπορούσατε να παρέχετε την πρόσβαση υπηρεσιών και τμημάτων συνελεύσεων PCB;
Α: Ναι, θα μπορούσαμε επίσης να παρέχουμε τη συστατική πρόσβαση και οι υπηρεσίες συνελεύσεων PCB καθώς επίσης και το κιβώτιο χτίζουν εάν αίτημα.

Q2: Σε ποιες χώρες έχετε απασχοληθεί με;
Α: ΗΠΑ, Καναδάς, Ιταλία, Γερμανία, UK, Ισπανία, Γαλλία, Ρωσία, Ιράν, Τουρκία, Δημοκρατία της Τσεχίας, Αυστρία, Αυστραλία, Βραζιλία, Ιαπωνία, Ινδία κ.λπ.

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
