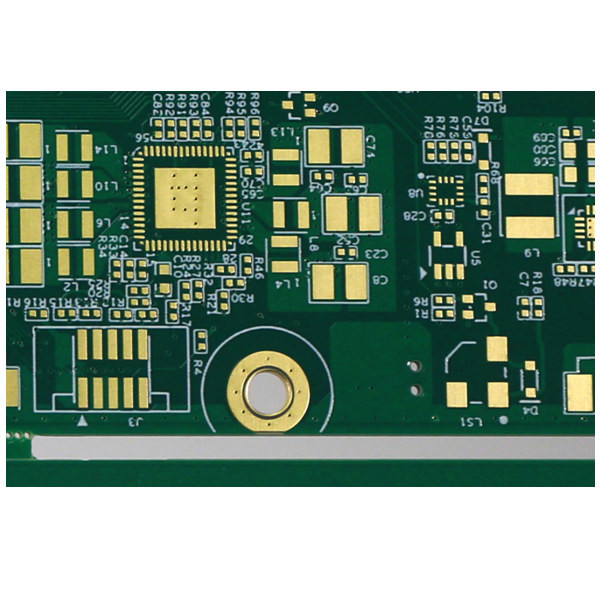

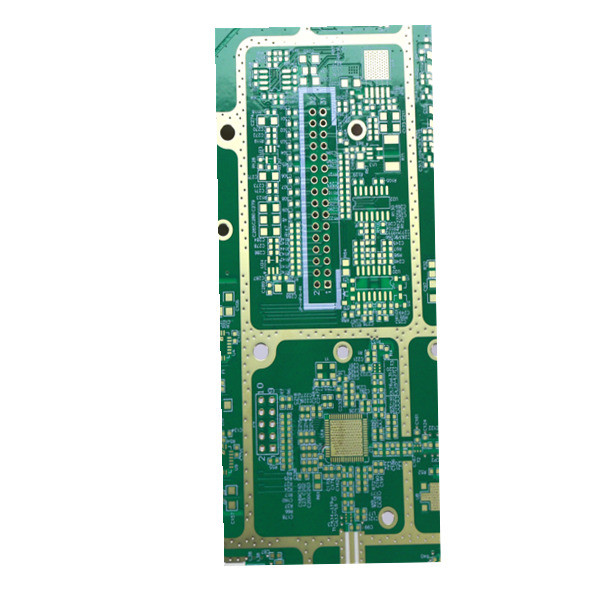

Διπλό πλαισιωμένο PCB 3.0mm TG130 FR4 ελεύθερο διπλό PCB στρώματος αλόγονου

Διπλό πλαισιωμένο PCB 3.0mm TG130 FR4 ελεύθερο διπλό PCB στρώματος αλόγονου

Πλαισιωμένος διπλάσιο PCB διπλός πλαισιωμένος πρωτοτύπων PCB διπλός πλαισιωμένος PCB πίνακας πρωτοτύπων PCB πινάκων PCB στρώματος πινάκων διπλός

2L τυπωμένος πίνακας κυκλωμάτων

Τα ανώτατα στρώματα είναι 32layer, πρέπει να αναθεωρήσουν εάν στρώμα ≥20.

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι ΚΚ >600, πρέπει να αναθεωρήσουν τον πίνακα καταρχάς.

Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm.
Οι πρώτες ύλες PCB περιλαμβάνουν το pi +FR4, FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG, κ.λπ.
Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος λιγότερο από που 0,2 χιλ., ή περισσότερα από 4 χιλ., πρέπει να αναθεωρήσει.

Η ικανότητα πάχους χαλκού PCB είναι H~5oz. Εάν περισσότερο από 5oz, θα πρέπει να αναθεωρήσει.

Η ανοχή τόξων και συστροφής είναι 0,075%.

Το ελάχιστο μέγεθος τρυπών είναι 0.15mm, εάν το μέγεθος λιγότερο από 0.15mm διάτρυσης, θα πρέπει να επιβεβαιώσει.

Το ανώτατο μέγεθος τρυπών είναι 6.0mm, εάν το μέγεθος περισσότερο από 6mm τρυπών, θα πρέπει να χρησιμοποιήσει την άλεση για να διευρύνει τις τρύπες.

Ελάχιστο διάστημα στο εσωτερικό στρώμα (μονόπλευρο): 4~8L (περιλάβετε): δείγμα: 4 mil μικρός όγκος: 4,5 mil

8~12L (περιλάβετε): δείγμα: 5 mil μικρός όγκος: 5,5 mil

12~18L (περιλάβετε): δείγμα: 6 mil μικρός όγκος: 6,5 mil

Χρώμα μασκών ύλης συγκολλήσεως PCB: Ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB το χρώμα: Άσπρος, μαύρος, κ.λπ.
Επιφάνεια PCB: HASL αμόλυβδο, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, ασήμι βύθισης, ENEPIG, χρυσό δάχτυλο, κ.λπ.
