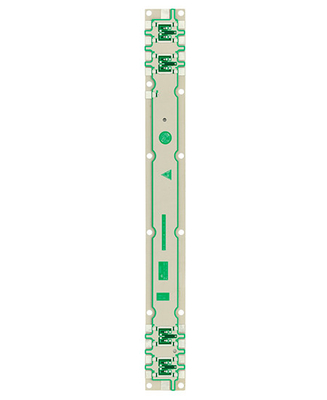

Πλαισιωμένο διπλάσιο PCB ISO9001 UL σταθμών βάσης κασσίτερου που εγκρίνεται για τα ψηφιακά προϊόντα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΠάχος πινάκων | 0.95mm | Πλάτος και διάστημα γραμμών | 0.5mil/0.20mil |
---|---|---|---|
Επεξεργασία επιφάνειας | Κασσίτερος Shen | Αριθμός πατωμάτων | 2L |
Υψηλό φως | Πλαισιωμένο διπλάσιο PCB σταθμών βάσης κασσίτερου,ISO9001 διπλό πλαισιωμένο PCB,0.5mil διπλός πλαισιωμένος πίνακας κυκλωμάτων |
Items | Standard | Advanced | |
---|---|---|---|
Fr4 max. layers. count | 1~24 | 26~36 | |
HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
min. piece size | 5*5mm | 2*2mm | |
max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
Max. Aspect Ratio | 15:01 | / | |
FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
Πλαισιωμένο διπλάσιο PCB ISO9001 UL σταθμών βάσης κασσίτερου που εγκρίνεται για τα ψηφιακά προϊόντα
2L πλαισιωμένο διπλάσιο PCB ISO9001 UL κεραιών σταθμών βάσης κασσίτερου εγκεκριμένο
πιάτο υψηλής συχνότητας + έξοχο μακροχρόνιο μέγεθος
Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα. HSX είναι κύριο της υψηλός-εκπαιδευμένης και πεπειραμένης ομάδας και του προηγμένου εξοπλισμού παραγωγής.
Το μέγεθος επιτροπής της ικανότητας του εργοστασίου HSX είναι ανώτατα 740x500mm, αλλά όταν το μέγεθος επιτροπής είναι μεγαλύτερο από 600mm, θα πρέπει να είναι αναθεώρηση καταρχάς. Και το ελάχιστο μέγεθος επιτροπής σπου μπορούμε να φθάσουμε είναι 5*5mm.
Το πάχος PCB που μπορούμε να φθάσουμε είναι από 0.2mm σε 4.0mm, όταν το πάχος πινάκων είναι χαμηλότερο από 0.2mm, ή υψηλότερος από 4mm, ο πίνακας θα πρέπει να αξιολογηθούν καταρχάς. (CP. Όταν το πάχος πινάκων είναι ίσο με ή λιγότερο από 0.6mm, δεν θα υποβάλει αίτηση για την επιφάνεια HASL που τελειώνουν)
Το πάχος χαλκού βάσεων του εσωτερικού και εξωτερικού στρώματος είναι μικρότερο 0.3/0.5oz, και ανώτατο 3oz.
FAQ:
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.
Q2: Πόσοπερίπουηικανότητα παραγωγήςεργοστασίωνPCBσας;
Α: Η μηνιαία ικανότητα παραγωγής μας είναι 50.000 τετραγωνικό μέτρο/μήνας και 5000types/month.
Q3: Εάνδεν έχουμεκανένααρχείοPCB/τοαρχείοGerber, έχειμόνοτοδείγμαPCB, μπορείεσείςνα το παραγάγειγιαμε;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.
Q4: Πώςθα στείλετεσυνήθωςτοPCB;
Α: Συνήθως για τις μικρές συσκευασίες, θα στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.
Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για την παραγωγή;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
