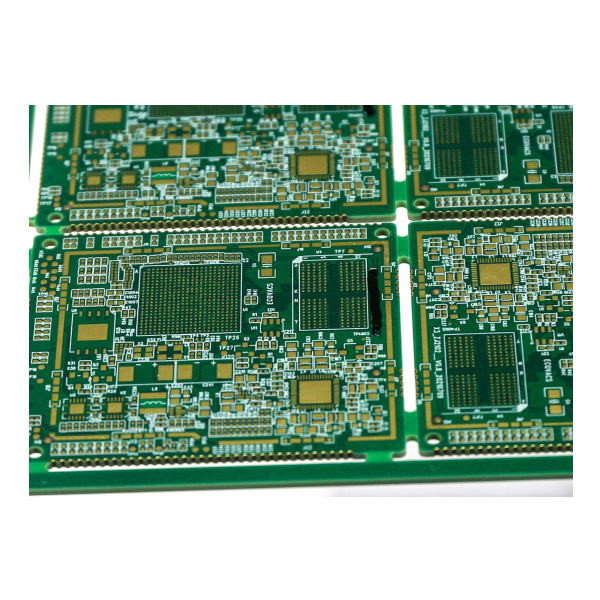

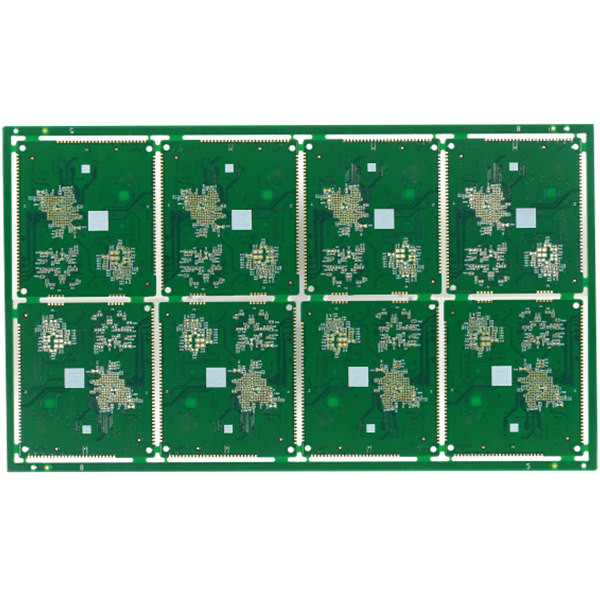

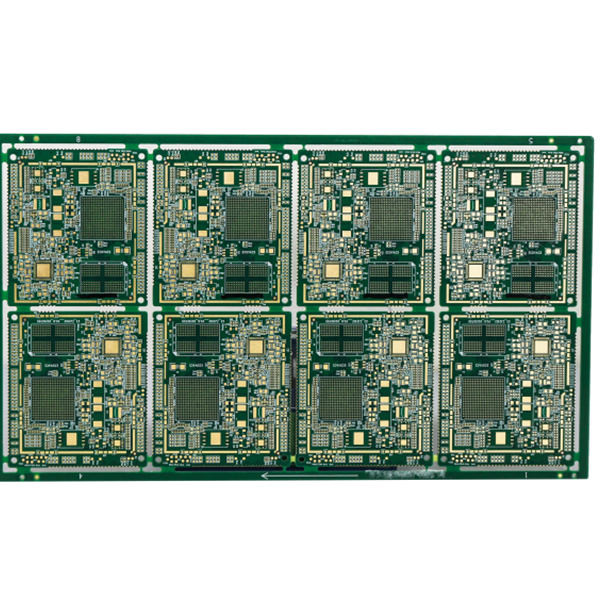

Ο μισός πίνακας κυκλωμάτων τρυπών άκαμπτος πολυστρωματικός τυπωμένος FR4 TG150 Enig τελειώνει το PCB

Ο μισός πίνακας κυκλωμάτων τρυπών άκαμπτος πολυστρωματικός τυπωμένος FR4 TG150 Enig τελειώνει το PCB

Πολυστρωματικός τυπωμένος κυκλωμάτων άκαμπτος τυπωμένος Cicuit τρυπών πινάκων μισός πίνακας ολοκληρωμένων κυκλωμάτων πινάκων PCB

Άκαμπτος πίνακας κυκλωμάτων FR4 πολυστρωματικός τυπωμένος

Μπορούμε να κάνουμε τους ανώτατους πίνακες 32layer, αλλά εάν το στρώμα πινάκων είναι 20L ή περισσότερο από 20L, θα πρέπει να το αναθεωρήσουμε καταρχάς.

Το ανώτατο μέγεθος επιτροπής που μπορούμε να κάνουμε είναι ΚΚ 740* 500, αλλά εάν το μέγεθος επιτροπής είναι μεγαλύτερο από 600mm, θα πρέπει να το αναθεωρήσουμε καταρχάς.  Και το ελάχιστο μέγεθος επιτροπής που μπορούμε να κάνουμε είναι 5*5mm.

Τα υλικά PCB περιλαμβάνουν το pi +FR4, FR4, Rogers, υψηλό υλικό TG, υλικό αντι-CAF και ούτω καθεξής.

Η ικανότητα πάχους PCB είναι από 0.2mm σε 4.0mm (εάν το πάχος ≤ 0.6mm πινάκων, αυτό δεν ισχύει για την επεξεργασία επιφάνειας HASL). Και εάν το πάχος λιγότερο από 0.2mm πινάκων, ή μεγαλύτερος από 4mm, αυτό θα πρέπει να αναθεωρηθεί καταρχάς.


Το πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων είναι ελάχιστο 0.3/0.5oz, ανώτατο 3oz.

Το μικρότερο μέγεθος τρυπών είναι 0.15mm, εάν το μέγεθος τρυπών είναι μικρότερο από 0.15mm, εμείς θα πρέπει να το αναθεωρήσει καταρχάς.

Το τυποποιημένο πάχος μασκών ύλης συγκολλήσεως είναι 15-20um.

Τα χρώματα της μάσκας ύλης συγκολλήσεως περιλαμβάνουν τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκό, και ούτω καθεξής.

Τα χρώματα περιλαμβάνουν άσπρος, μαύρος και ως αίτημα πελατών.
