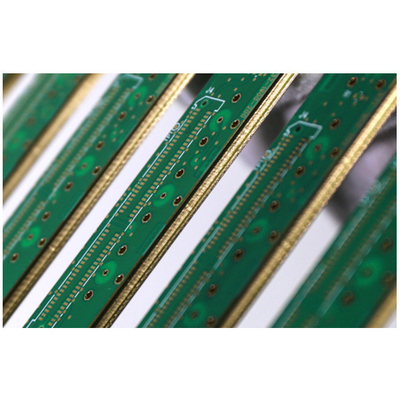

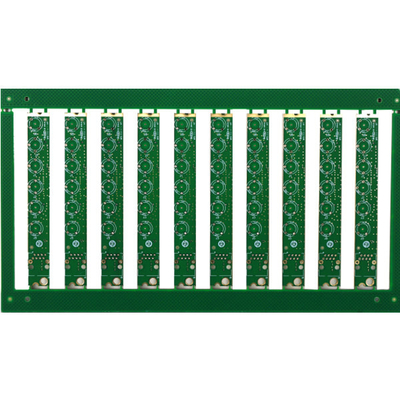

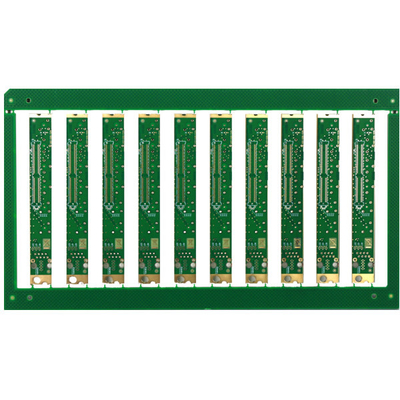

1.6mm HASL OSP πολυ στρώματος PCB πινάκων FR4 μάσκα ύλης συγκολλήσεως αλόγονου ελεύθερη πράσινη

1.6mm HASL OSP πολυ στρώματος PCB πινάκων FR4 μάσκα ύλης συγκολλήσεως αλόγονου ελεύθερη πράσινη

Πολυστρωματικός τυπωμένος κυκλωμάτων πινάκων ηλεκτρονικής κυκλωμάτων πινάκων κυκλωμάτων πινάκων πίνακας κυκλωμάτων τμημάτων τυπωμένος FR4

Τυπωμένος PCB πίνακας κυκλωμάτων (FR4,4L)

Στρώματα: 1-32layer, εάν το στρώμα είναι 20L ή φοράδα από 20L, θα πρέπει να αναθεωρήσει τον πίνακα.

Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να το αναθεωρήσουν.

Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm.
Οι πρώτες ύλες των τυπωμένων πινάκων κυκλωμάτων περιλαμβάνουν FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG…

Τυφλοί και θαμμένοι χρόνοι Τύπου ελασματοποίησης τρυπών: Τύπος με τον ίδιο πυρήνα ≤3times (οι χρόνοι >3 πρέπει να αναθεωρήσουν)
Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος είναι λιγότερο από 0,2 χιλ., ή περισσότερα από 4 χιλ., θα πρέπει να το αναθεωρήσουν καταρχάς.

Ικανότητα πάχους χαλκού PCB: Εσωτερικό layer≤ 6 OZ (αλλά πάχος χαλκού ≥5 OZ για 4L, ≥4OZ για 6L, ≥3OZfor 8L και ανωτέρω θα αναθεωρηθεί)

Εξωτερικός χαλκός στρώματος: ≤ 10 OZ (≥5 OZ πρέπει να αναθεωρήσει)

Η ανοχή τόξων και συστροφής είναι 0,075%.

Ελάχιστο μέγεθος τρυπών: 1) Εάν πάχος ≤2.0mm, ελάχιστο μέγεθος 0.20mm πινάκων τρυπών. Εάν πίνακας thickness>2.0mm, ελάχιστο μέγεθος τρυπών: πτυχή ratio≤10 (για το κομμάτι τρυπανιών)

2) Εάν πίνακας thickness≤0.8mm, ελάχιστο μέγεθος 0.10mm τρυπών. Εάν πίνακας thickness≤1.2mm, ελάχιστο μέγεθος 0.15mm τρυπών

Χρώμα μασκών ύλης συγκολλήσεως:  Ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, και ως αίτημά σας.
Χρώμα Silkscreen: Άσπρος, μαύρος και ως αίτημά σας
Επιφάνεια που τελειώνουν: HASL, εάν-HASL, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, ασήμι βύθισης, ENEPIG, καλύπτοντας σκληρός χρυσός, κ.λπ.
