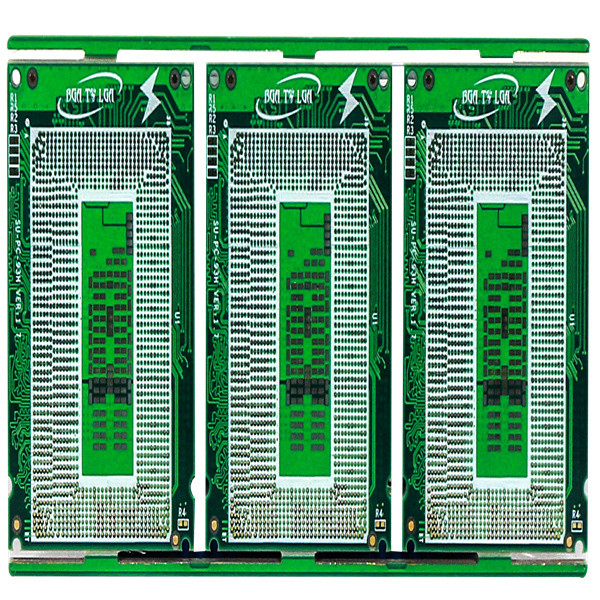

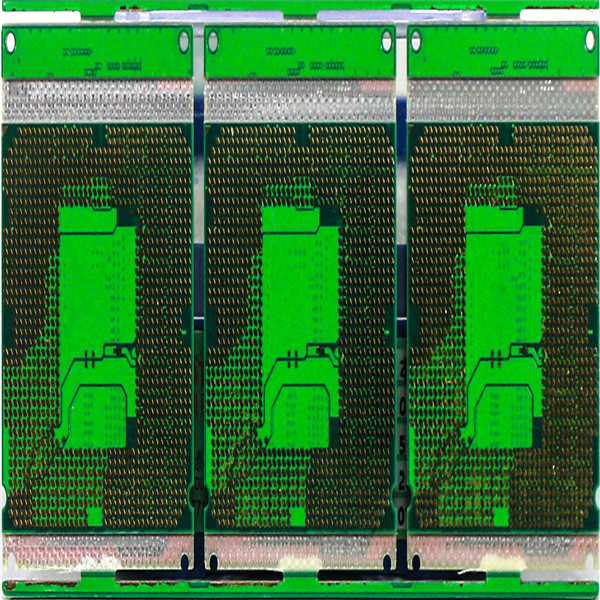

Πολυ τυπωμένος στρώμα πίνακας κυκλωμάτων HASL FR4 TG170 PCB 8 στρωμάτων

Πολυ τυπωμένος στρώμα πίνακας κυκλωμάτων HASL FR4 TG170 PCB 8 στρωμάτων

Ο πολυστρωματικός τυπωμένος κυκλωμάτων πίνακας κυκλωμάτων στρώματος πινάκων πολυ FR4 τύπωσε τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων πινάκων κυκλωμάτων

Πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων

Ανώτατα στρώματα: 32layer (το στρώμα ≥20 πρέπει να αναθεωρήσει)

Ανώτατος τελειώστε το μέγεθος επιτροπής: ΚΚ 740* 500 (οι ΚΚ >600 πρέπει να αναθεωρήσουν)

Τα λ. τελειώνουν το μέγεθος επιτροπής: 5 * 5mm
Υλικό PCB: Pi +FR4, FR4, Rogers
Πάχος PCB: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)

πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz

Τόξο και συστροφή: 0,075%

Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)

Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM
Διαδρομή/χάσμα PCB: 3mil (0.075mm)
Περίληψη PCB: Routing/V-CUT/Punching

Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um

Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil

Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm

Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB: Άσπρος, μαύρος και ως αίτημά σας

Πάχος μασκών Peelable: 500-1000um
Ταινία οξείδωσης OSP: 0.2-0.5um
