Έξυπνο κεραμικό υπόστρωμα υψηλό TG 105um OSP PCB υψηλής πυκνότητας δύναμης

Έξυπνο κεραμικό υπόστρωμα υψηλό TG 105um OSP PCB υψηλής πυκνότητας δύναμης

Τα κεραμικά PCB επιβιβάζονται στην έξυπνη βάση PCB Caremic δύναμης και την υψηλή υλική υψηλή πυκνότητα TG μεταφέροντας τη θερμότητα

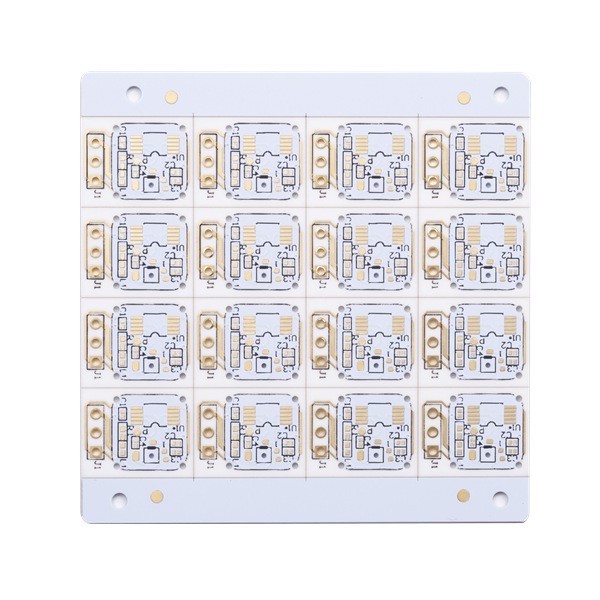

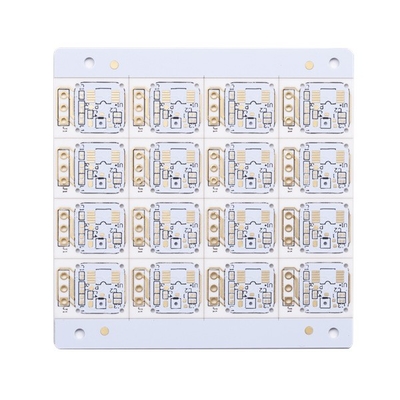

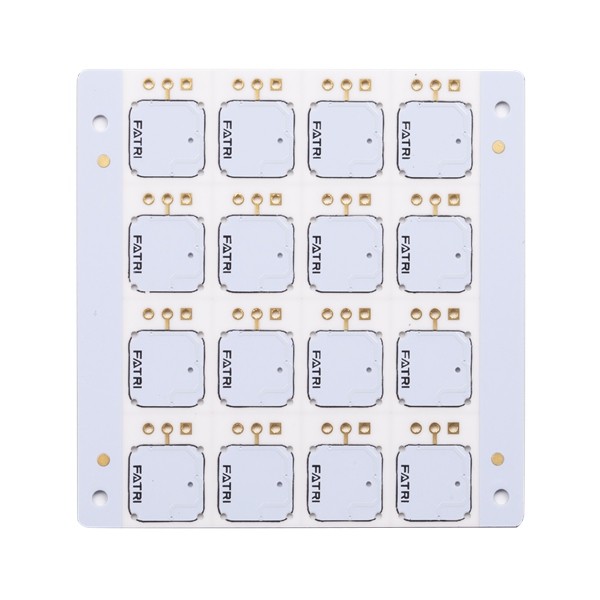

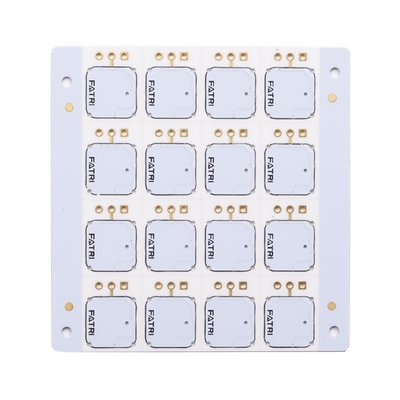

Έξυπνος πίνακας κυκλωμάτων δύναμης κεραμικός τυπωμένος

Το κεραμικό PCB είναι ένα είδος θερμοαγώγιμης κεραμικής σκόνης και οργανικού συνδέσμου, και το οργανικό κεραμικό PCB διεξαγωγής θερμότητας είναι έτοιμο σε μια θερμική αγωγιμότητα 9-20W/m. Με άλλα λόγια, το κεραμικό PCB είναι τυπωμένος πίνακας κυκλωμάτων με το κεραμικό υλικό βάσεων, το οποίο είναι ιδιαίτερα θερμικά αγώγιμα υλικά όπως η αλουμίνα, το νιτρίδιο αργιλίου, καθώς επίσης και το οξείδιο βηρυλλίου, οι οποίες μπορούν να κάνουν μια γρήγορη επίδραση στη μεταφορά της θερμότητας μακρυά από τα καυτά σημεία και τη διάλυση της πέρα από ολόκληρη την επιφάνεια. Αυτό που είναι περισσότερος, κεραμικό PCB κατασκευάζεται με την τεχνολογία LAM, η οποία είναι μια γρήγορη τεχνολογία επιμετάλλωσης ενεργοποίησης λέιζερ. Το τόσο κεραμικό PCB είναι ιδιαίτερα ευπροσάρμοστο που μπορεί να πραγματοποιηθεί του ολόκληρου παραδοσιακού τυπωμένου πίνακα κυκλωμάτων με μια λιγότερο περίπλοκη κατασκευή με την ενισχυμένη απόδοση.

Οι κεραμικοί τυπωμένοι πίνακες κυκλωμάτων έχουν ένα ευρύ φάσμα των εφαρμογών και μπορούν να χρησιμοποιηθούν στον τομέα των οδηγήσεων, τα τμήματα ηλιακών πλαισίων, τις υψηλής ισχύος ενότητες ημιαγωγών δύναμης, τα ψυγεία ημιαγωγών, τις ηλεκτρονικές θερμάστρες, τα κυκλώματα ελέγχου δύναμης, τα υβριδικά κυκλώματα δύναμης, τα έξυπνα τμήματα δύναμης, τις υψηλής συχνότητας παροχές ηλεκτρικού ρεύματος μετατροπής, τους στερεάς κατάστασης ηλεκτρονόμους, την αυτοκίνητη ηλεκτρονική, τις επικοινωνίες, τα αεροδιαστημικά και στρατιωτικά ηλεκτρονικά συστατικά.

FAQ:
Q1: Θα μπορούσατε να παρέχετε την πρόσβαση υπηρεσιών και τμημάτων συνελεύσεων PCB;
Α: Ναι, θα μπορούσαμε επίσης να παρέχουμε τη συστατική πρόσβαση και οι υπηρεσίες συνελεύσεων PCB καθώς επίσης και το κιβώτιο χτίζουν εάν αίτημα.

Q2: Σε ποιες χώρες έχετε απασχοληθεί με;
Α: ΗΠΑ, Καναδάς, Ιταλία, Γερμανία, UK, Ισπανία, Γαλλία, Ρωσία, Ιράν, Τουρκία, Δημοκρατία της Τσεχίας, Αυστρία, Αυστραλία, Βραζιλία, Ιαπωνία, Ινδία κ.λπ.

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
