Ενιαία πλαισιωμένη αλουμινίου πυρήνων μάσκα 1.6mm HASL ύλης συγκολλήσεως PCB πράσινη αμόλυβδο

Ενιαία πλαισιωμένη αλουμινίου πυρήνων μάσκα 1.6mm HASL ύλης συγκολλήσεως PCB πράσινη αμόλυβδο

Ενιαίο πλαισιωμένο αργιλίου PCB BoarAluminum PCB πινάκων μετάλλων πυρήνων PCB αργιλίου πυρήνων PCB βασισμένο στο αργίλιο PCB PCB αργιλίου ντυμένο

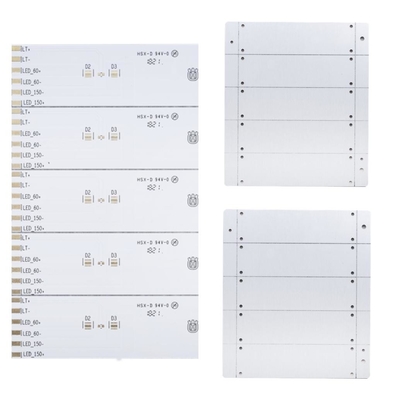

Ενιαίος πλαισιωμένος πίνακας PCB αργιλίου

Το κύκλωμα HSX καλύπτει έναν τομέα συνολικής παραγωγής 10.000 τετραγωνικών μέτρων, απασχολεί περισσότερους από 350 εργαζομένους, παράγει πάνω από 5.000 τύπους PCB μηνιαία. Τα προϊόντα του χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.

Μεταξύ όλου του πυρήνα PCBs μετάλλων, το PCB αργιλίου είναι ο πιό κοινός τύπος. Το υλικό βάσεων αποτελείται από τον πυρήνα αργιλίου και το τυποποιημένο υλικό FR4. Χαρακτηρίζει ένα θερμικό ντυμένο στρώμα που διαλύει τη θερμότητα κατά τρόπο ιδιαίτερα αποδοτικό δροσίζοντας τα συστατικά και αυξάνοντας τη γενική απόδοση των προϊόντων. Αυτήν την περίοδο, υποστηριγμένο το αργίλιο PCB θεωρείται ως λύση στη υψηλή δύναμη και τις σφιχτές εφαρμογές ανοχής.

Πλεονεκτήματα του PCB αργιλίου:
1. φιλικός προς το περιβάλλον. Το αργίλιο είναι μη τοξικό και ανακυκλώσιμο.
2.Heat διασκεδασμός. Το αργίλιο μπορεί να μεταφέρει τη θερμότητα μακρυά από τα ζωτικής σημασίας συστατικά, ελαχιστοποιώντας κατά συνέπεια την επιβλαβή επίδραση που θα μπορούσε να έχει στον πίνακα κυκλωμάτων.
3.Higher διάρκεια: Το αργίλιο παρέχει τη δύναμη και τη διάρκεια σε ένα προϊόν, και μπορεί να μειώσει την τυχαία θραύση κατά τη διάρκεια της κατασκευής, του χειρισμού, και της καθημερινής χρήσης.
4.Lightweight: Το αργίλιο είναι ένα ελαφρύ μέταλλο.

Στρώματα: 1-32layer, εάν το στρώμα είναι 20L ή φοράδα από 20L, θα πρέπει να αναθεωρήσει τον πίνακα.
Το ανώτατο μέγεθος επιτροπής τέρματος είναι ΚΚ 740* 500, αλλά εάν οι δευτερεύοντες >600 ΚΚ επιτροπής, θα πρέπει να το αναθεωρήσουν.
Το ελάχιστο μέγεθος επιτροπής είναι 5 * 5mm.
Οι πρώτες ύλες των τυπωμένων πινάκων κυκλωμάτων περιλαμβάνουν FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG…
Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος λιγότερο από που 0,2 χιλ., ή περισσότερα από 4 χιλ., πρέπει να αναθεωρήσει.
Η ικανότητα πάχους χαλκού PCB είναι H~5oz. Εάν περισσότερο από 5oz, θα πρέπει να το αναθεωρήσει καταρχάς.
Η ανοχή τόξων και συστροφής είναι 0,075%.
Το ελάχιστο μέγεθος τρυπών είναι 0.15mm, εάν η διάτρυση του μεγέθους είναι μικρότερη από 0.15mm, θα πρέπει να επιβεβαιώσει τον πίνακα καταρχάς.
Το ανώτατο μέγεθος τρυπών είναι 6.0mm, εάν το μέγεθος περισσότερο από 6mm τρυπών, θα πρέπει να χρησιμοποιήσει την άλεση για να διευρύνει τις τρύπες.
Το χρώμα του τυπωμένου πίνακα κυκλωμάτων περιλαμβάνει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκό, και ούτω καθεξής.
Το χρώμα το χρώμα: περιλάβετε το λευκό, ο Μαύρος και ούτω καθεξής.
Οι τυπωμένες επιφάνειες πινάκων κυκλωμάτων περιλαμβάνουν HASL αμόλυβδο, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, το ασήμι βύθισης, ENEPIG, το χρυσό δάχτυλο, κ.λπ.

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
