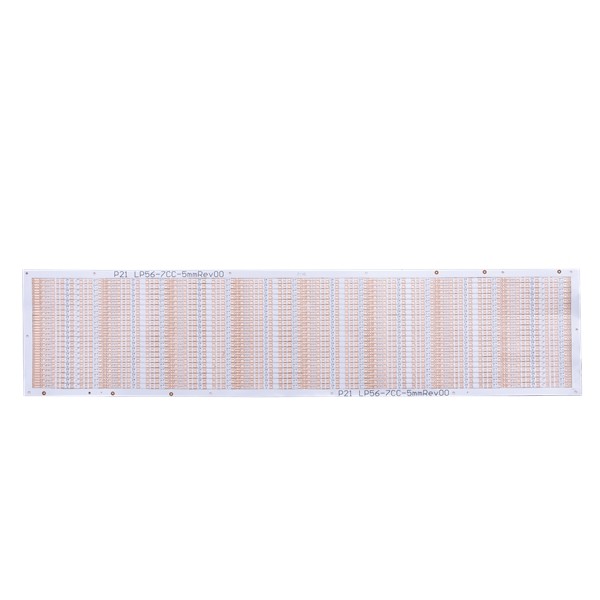

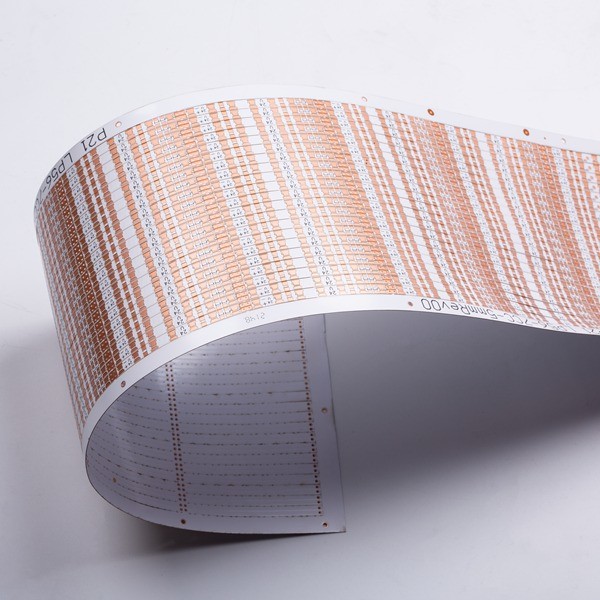

FR4 TG130 ενιαίος πλαισιωμένος πίνακας κυκλωμάτων PCB εύκαμπτος τυπωμένος 8mil

FR4 TG130 ενιαίος πλαισιωμένος πίνακας κυκλωμάτων PCB εύκαμπτος τυπωμένος 8mil

Ενιαίο πλαισιωμένο PCB ένα πλαισιωμένος εύκαμπτος τυπωμένος κυκλωμάτων πινάκων εύκαμπτος ενιαίος πλαισιωμένος πίνακας πινάκων PCB PCB πλαισιωμένος Singple

Ένας πλαισιωμένος εύκαμπτος τυπωμένος πίνακας κυκλωμάτων

Πάχος PCB: 0.2~4.0mm (<0.2 χιλ., >4 χιλ. πρέπει να αναθεωρήσει) (πάχος ≤ 0.6mm πινάκων, δεν υποβάλλουν αίτηση για την επιφάνεια HASL)
πάχος χαλκού του εσωτερικού και εξωτερικού χαλκού βάσεων: Ελάχιστο 0.3/0.5oz, ανώτατο 3oz, πρόοδος 4-6oz
Τόξο και συστροφή: 0,075%
Ελάχιστο μέγεθος τρυπών: 0.15mm (<0.15 χιλ. πρέπει να αναθεωρήσει)
Ελάχιστη τρύπα τρυπανιών HDI: 0.080.10MM
Διαδρομή/χάσμα PCB: 3mil (0.075mm)
Περίληψη PCB: Routing/V-CUT/Punching
Πάχος μασκών ύλης συγκολλήσεως: τυποποιημένο 15-20um Προηγμένος: 35um
Ελάχιστο πλάτος γεφυρών μασκών ύλης συγκολλήσεως: πράσινο 4mil, άλλο χρώμα 4.8mil
Γεμίζοντας τρύπες μασκών ύλης συγκολλήσεως: 0.10.5mm
Το χρώμα της μάσκας ύλης συγκολλήσεως: ο πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, κίτρινος, κόκκινος, λευκός, κ.λπ.
Τα PCB: Άσπρος, μαύρος και ως αίτημά σας
Πάχος μασκών Peelable: 500-1000um
Ταινία οξείδωσης OSP: 0.2-0.5um

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Πόσοπερίπουηικανότητα παραγωγήςεργοστασίωνPCBσας;
Α: Η μηνιαία ικανότητα παραγωγής μας είναι 50.000 τετραγωνικό μέτρο/μήνας και 5000types/month.

Q3: Εάνδεν έχουμεκανένααρχείοPCB/τοαρχείοGerber, έχειμόνοτοδείγμαPCB, μπορείεσείςνα το παραγάγειγιαμε;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q4: Πώςθα στείλετεσυνήθωςτοPCB;
Α: Συνήθως για τις μικρές συσκευασίες, θα στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για την παραγωγή;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
