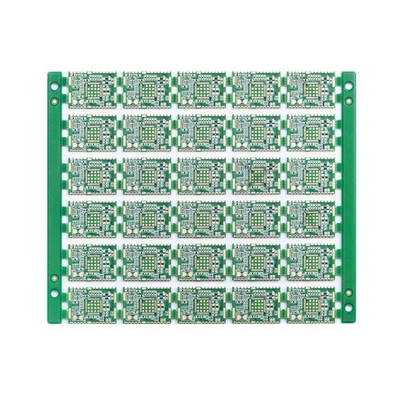

4L πράσινος Εξαιρετικά λεπτή μισή τρύπα 3mil 0.8mm ελέγχου σύνθετης αντίστασης PCB

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΌνομα PCB | 4L λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων | Επιφάνεια που τελειώνουν | Βύθιση χρυσό 2u |
---|---|---|---|
Marterial | FR4 | Πάχος πινάκων | 0.8mm |
Πάχος χαλκού | 1/1/1/1OZ | Ελάχιστα απόσταση/διάστημα γραμμών | 3/3mil |
Μάσκα ύλης συγκολλήσεως | KSM πράσινο | Μικρότερη μηχανική τρυπώντας με τρυπάνι τρύπα | 0.2mm |
Ειδική απαίτηση | μικρά διάστημα και χάσμα γραμμών: 3/3mil/impedance έλεγχος/κατά το ήμισυ τρύπα | Προϊόντα Applicationcommunications | Προϊόντα δικτύων υπολογιστών |
Υψηλό φως | 3mil 4L λεπταίνουν εξαιρετικά το PCB,4L 3mil λεπταίνουν εξαιρετικά το PCB,3mil ενιαίος πίνακας κυκλωμάτων |

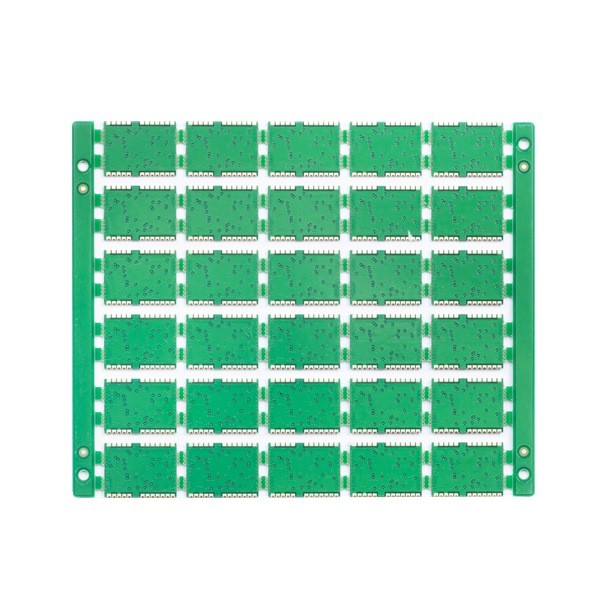

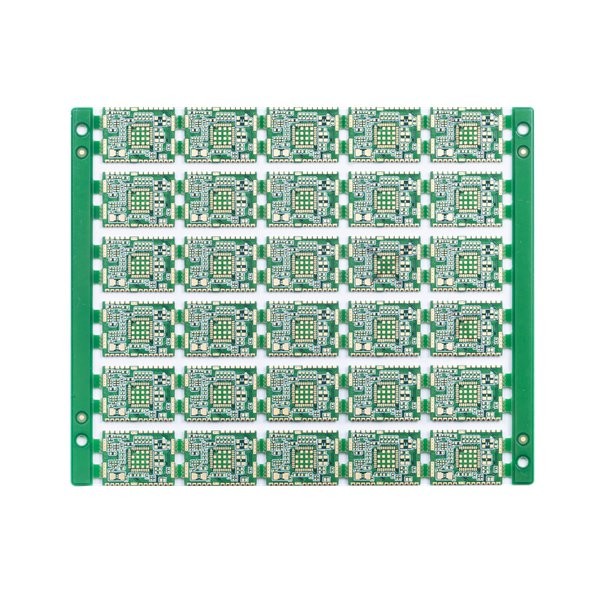

4L πράσινη εξαιρετικά λεπτή μισή τρύπα 3mil 0.8mm ελέγχου σύνθετης αντίστασης PCB
Τα εξαιρετικά λεπτά PCB λεπταίνουν PCBBoard υπολογιστών δικτύων τη λεπτή πινάκων 4L πράσινη PCB μικρή μισή τρύπα ελέγχου σύνθετης αντίστασης γραμμών διαστημική
4L λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων
Οι πρώτες ύλες των τυπωμένων πινάκων κυκλωμάτων περιλαμβάνουν FR4, Rogers, αλόγονο-ελεύθερα, υψηλά υλικά TG…
Η ικανότητα πάχους PCB είναι από 0.2~4.0mm, εάν το πάχος λιγότερο από που 0,2 χιλ., ή περισσότερα από 4 χιλ., πρέπει να αναθεωρήσει.
Η ικανότητα πάχους χαλκού PCB είναι H~5oz. Εάν περισσότερο από 5oz, θα πρέπει να το αναθεωρήσει καταρχάς.
Η ανοχή τόξων και συστροφής είναι 0,075%.
Το ελάχιστο μέγεθος τρυπών είναι 0.15mm, εάν η διάτρυση του μεγέθους είναι μικρότερη από 0.15mm, θα πρέπει να επιβεβαιώσει τον πίνακα καταρχάς.
Το ανώτατο μέγεθος τρυπών είναι 6.0mm, εάν το μέγεθος περισσότερο από 6mm τρυπών, θα πρέπει να χρησιμοποιήσει την άλεση για να διευρύνει τις τρύπες.
Το χρώμα του τυπωμένου πίνακα κυκλωμάτων περιλαμβάνει τον πράσινο, ματ πράσινο, μπλε, ματ μπλε, μαύρο, ματ Μαύρο, κίτρινος, κόκκινος, λευκό, και ούτω καθεξής.
Το χρώμα το χρώμα: περιλάβετε το λευκό, ο Μαύρος και ούτω καθεξής.
Οι τυπωμένες επιφάνειες πινάκων κυκλωμάτων περιλαμβάνουν HASL αμόλυβδο, ENIG, Sn βύθισης, OSP, εκλεκτικό ENIG + OSP, το ασήμι βύθισης, ENEPIG, το χρυσό δάχτυλο, κ.λπ.
Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.
Αρίθμηση στρώματος πινάκων κυκλωμάτων: | 4L | Φύλλο πλαστικού πινάκων κυκλωμάτων: | FR4 |
Χαλκός στρώματος πυκνά: | 1/1/1/1OZ | Πάχος πινάκων: | 0.8MM |
Μικρότερο μέγεθος τρυπών: | 0.2mm | Μικρότερη διαδρομή/χάσμα PCB: | 3/3mil |
Χρώμα μασκών ύλης συγκολλήσεως: | KSM πράσινο | Χρώμα οθόνης μεταξιού: | Άσπρος |
Επιφάνεια PCB που τελειώνουν: | Χρυσός βύθισης | Σχεδιάγραμμα πινάκων: | Routing/V-περικοπή |
Εφαρμογή πινάκων PCB: | δίκτυα υπολογιστών | ||
Αίτηση της ειδικής απαίτησης: | μικρά διάστημα και χάσμα γραμμών: 3/3mil/impedance έλεγχος/κατά το ήμισυ τρύπα |
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.
Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)
Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.
Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.
Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
