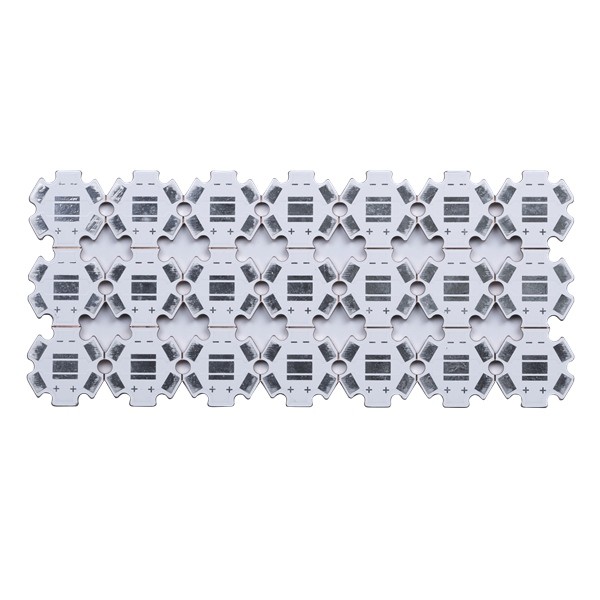

Αμόλυβδος πίνακας κυκλωμάτων χαλκού HASL 2.0mm παχύ PCB χαλκού 1 στρώμα

Αμόλυβδος πίνακας κυκλωμάτων χαλκού HASL 2.0mm παχύ PCB χαλκού 1 στρώμα

Πίνακας PCB πινάκων PCB χαλκού που κατασκευάζει HASL τον αμόλυβδο PCB πίνακα κυκλωμάτων χαλκού τυπωμένο βάση

1L τυπωμένος πίνακας κυκλωμάτων χαλκού βάση

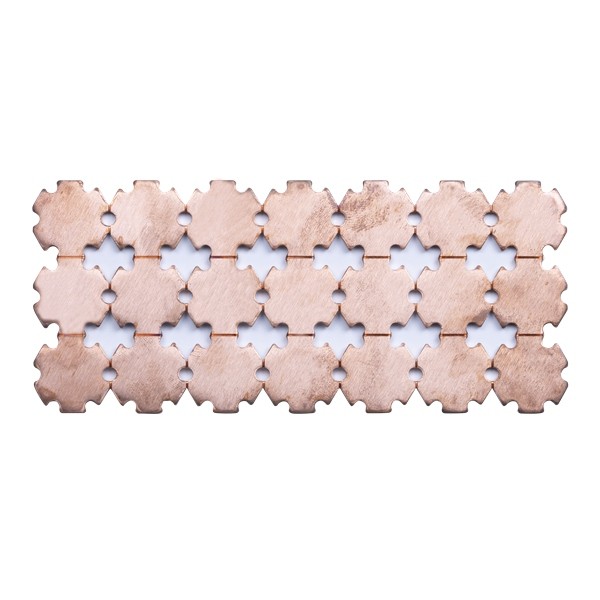

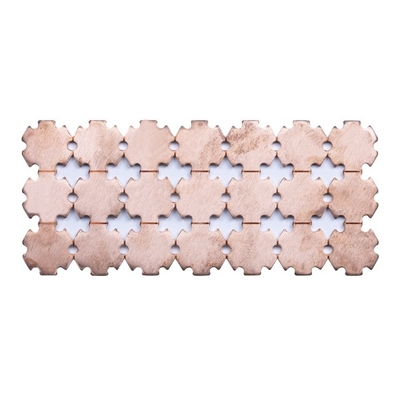

Το χαλκός-βασισμένο PCB ή το PCB πυρήνων χαλκού είναι ένα PCB πυρήνων μετάλλων που χρησιμοποιεί το χαλκό ως υλικό βάσεων. Όπως όλο τον πυρήνα PCBs μετάλλων, έχει επίσης τρία κύρια στρώματα. Το τοπ στρώμα κατασκευάζεται από χαλκό, ο οποίος είναι αρμόδιος για την ηλεκτρική σύνδεση μεταξύ των συστατικών. Αυτό το στρώμα είναι τυποποιημένο σε όλους τους τύπους PCBs. Το δεύτερο στρώμα είναι το διηλεκτρικό στρώμα που αποτρέπει το ρεύμα από το τοπ στρώμα στο στρώμα βάσεων. Αν και αυτό το στρώμα είναι ηλεκτρικά ένας μονωτής, είναι ένας καλός αγωγός της θερμότητας. Μεταφέρει τη θερμότητα που παράγεται από τα συστατικά και τις βοήθειες στο διασκεδασμό θερμότητας. Το κατώτατο στρώμα του PCB είναι χαλκός αυτός είναι ο λόγος για τον οποίο είναι ένα PCB πυρήνων χαλκού.

Τα χαλκός-βασισμένα PCB παρέχουν την καλύτερη απόδοση μεταξύ του πυρήνα PCBs όλος-μετάλλων. Αυτό το PCBs χρησιμοποιείται για ιδιαίτερους λόγους, συμπεριλαμβανομένων των υψηλής συχνότητας κυκλωμάτων και των υψηλής θερμοκρασίας παραλλαγών. Μπορούν να διαλύσουν τη θερμότητα καλύτερα από τον πυρήνα PCBs σιδήρου και αργιλίου.

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
