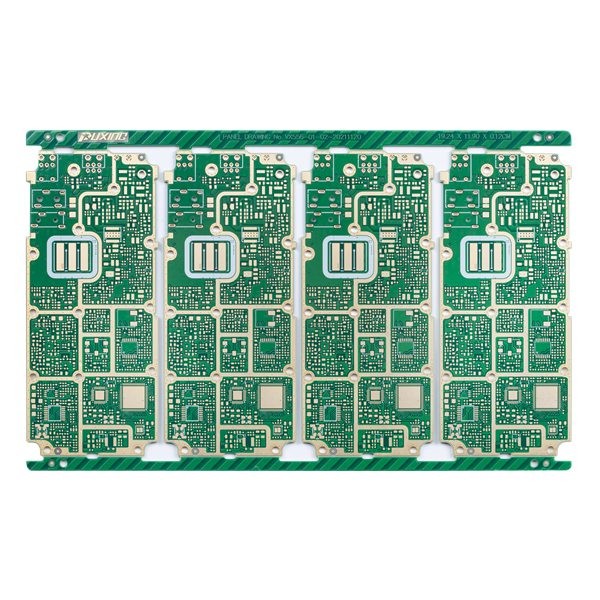

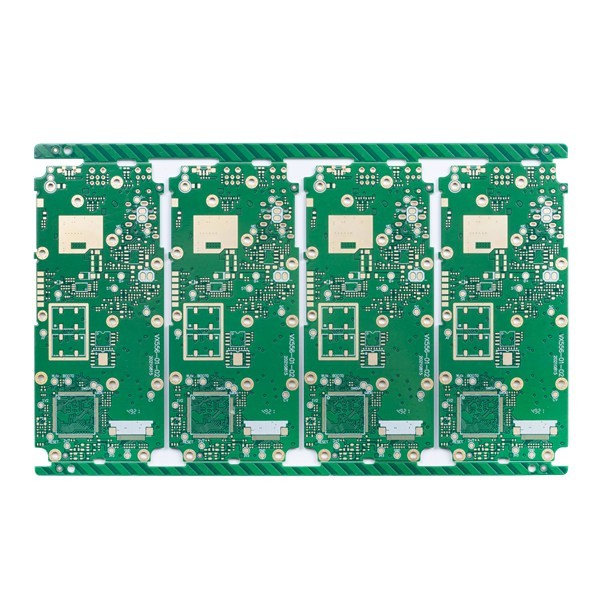

Τα PCB ελέγχου HDI σύνθετης αντίστασης επιβιβάζονται στο κινητό τηλεφωνικό PCB 1.2mm 4mil

Τα PCB ελέγχου HDI σύνθετης αντίστασης επιβιβάζονται στο κινητό τηλεφωνικό PCB 1.2mm 4mil

Πίνακας θαμμένο HDI Vias PCB HDI και τυφλός πίνακας τηλεφωνικού PCB ελέγχου σύνθετης αντίστασης πινάκων Vias Hdi κινητός

πίνακες 6L 1+N+1 HDI

Τα PCB HDI είναι σύντμηση της υψηλής πυκνότητας διασυνδέουν τους τυπωμένους πίνακες κυκλωμάτων, χαρακτηρίζονται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση.

Η υψηλή πυκνότητα διασυνδέει PCBs (HDI) χαρακτηρίζεται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση. Έχουν μια γρηγορότερη σύνδεση μειώνοντας το μέγεθος ενός προγράμματος. Κανονικά, αυτοί οι πίνακες χαρακτηρίζουν επίσης τα τυφλά και θαμμένα vias, αφαιρεμένα λέιζερ microvias, διαδοχική ελασματοποίηση, και μέσω των -μαξιλαριών. Ένας πίνακας HDI μπορεί να στεγάσει τη λειτουργία των προηγούμενων πινάκων χρησιμοποιούμενων.

Για την υψηλότερη πυκνότητα κυκλωμάτων πινάκων HDI από τους παραδοσιακούς πίνακες κυκλωμάτων, τα σχέδιά του μπορούν να περιλάβουν τη μικρότερη μέσω των τρυπών και να συλλάβουν τα μαξιλάρια, και επίσης υψηλότερη πυκνότητα μαξιλαριών σύνδεσης. Χρησιμοποιούνται ευρέως για να μειώσουν το βάρος και τις γενικές διαστάσεις των προϊόντων, καθώς επίσης και για να ενισχύσουν την ηλεκτρική απόδοση της συσκευής.

Οι πίνακες HDI απευθύνονται στο ευρύ φάσμα των βιομηχανιών, όπως τις ψηφιακές συσκευές, smartphones και τις ταμπλέτες, τα αυτοκίνητα, τα αεροσκάφη και άλλα προϊόντα οχημάτων.

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
