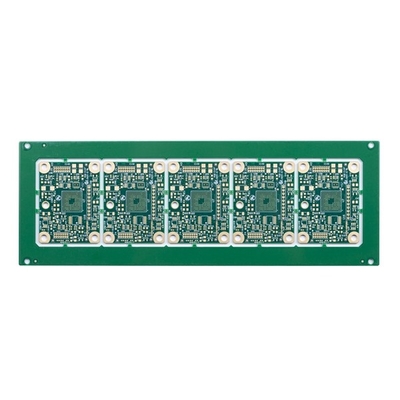

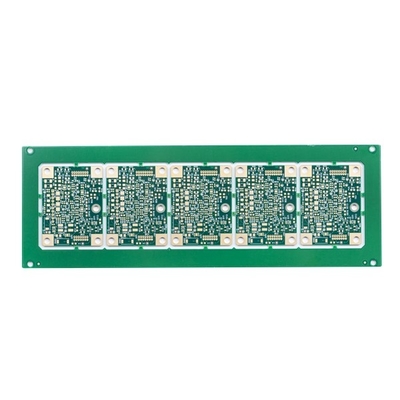

Μισή τρύπα 0.25mm πολυστρωματικός πίνακας 1.2mm PCB BGA πρωτότυπο PCB Hdi

Μισή τρύπα 0.25mm πολυστρωματικός πίνακας 1.2mm PCB BGA πρωτότυπο PCB Hdi

Μισή τρύπα 0.25mm πινάκων PCB HDI πολυστρωματικός πίνακας PCB BGA κατασκευή πινάκων 6 στρώματος PCB PCB πινάκων

πίνακες 6L 1+N+1 HDI

Το PCB HDI σημαίνει ότι η υψηλή πυκνότητα διασυνδέει τους τυπωμένους πίνακες κυκλωμάτων, χαρακτηρίζονται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση.
Λόγω της υψηλότερης πυκνότητας κυκλωμάτων του από τους παραδοσιακούς πίνακες κυκλωμάτων, τα σχέδια PCB HDI μπορούν να περιλάβουν τη μικρότερη μέσω των τρυπών και να συλλάβουν τα μαξιλάρια, καθώς επίσης και υψηλότερη πυκνότητα μαξιλαριών σύνδεσης. Το PCB HDI χρησιμοποιείται ευρέως για να μειώσει το βάρος και τις γενικές διαστάσεις των προϊόντων, καθώς επίσης και για να ενισχύσει την ηλεκτρική απόδοση της συσκευής.

Stack-up πινάκων HDI:
1+N+1 με το microvia λέιζερ και το μηχανικό θαμμένο πυρήνα μέσω. Το «1» αντιπροσωπεύει «τη συγκέντρωση» ή τη διαδοχική ελασματοποίηση σε κάθε πλευρά του πυρήνα.
i+N+i (i>=2) PCBs περιέχει 2 ή περισσότερη «συγκέντρωση» της υψηλής πυκνότητας διασυνδέει τα στρώματα. Το Microvias στα διαφορετικά στρώματα μπορεί να τρικλιστεί ή να συσσωρευθεί. Γεμισμένες οι χαλκός συσσωρευμένες δομές microvia είναι συνήθως - βλέποντας στην πρόκληση των σχεδίων.

Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
