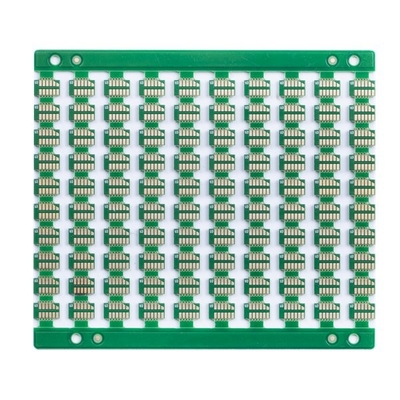

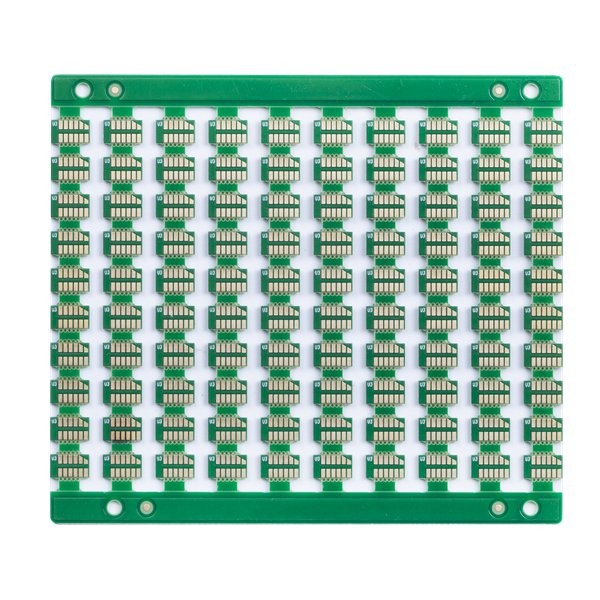

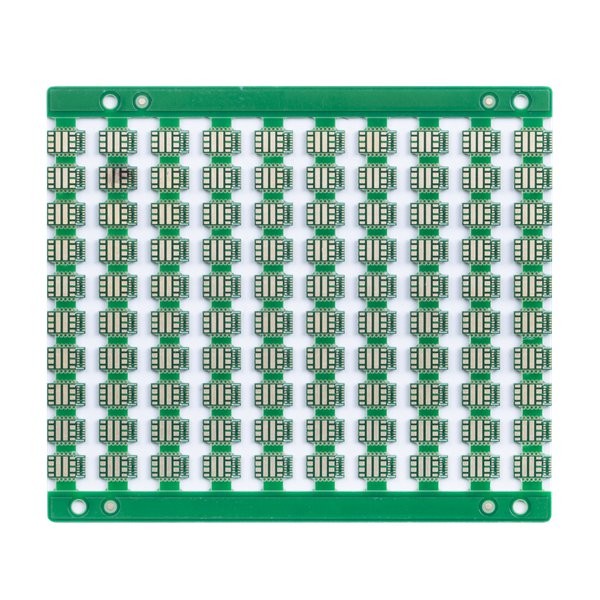

ηλεκτρονικός πίνακας κυκλωμάτων PCB 4mil υψηλής πυκνότητας 1.6mm FR4 TG170

ηλεκτρονικός πίνακας κυκλωμάτων PCB 4mil υψηλής πυκνότητας 1.6mm FR4 TG170

Τα PCB HDI επιβιβάζονται στην ηλεκτρονική PCB τυπωμένη πίνακας κυκλωμάτων πινάκων συνέλευση πινάκων κυκλωμάτων συνελεύσεων τυπωμένη υπηρεσίες

πίνακες 4L 1+N+1 HDI

Το PCB HDI σημαίνει ότι η υψηλή πυκνότητα διασυνδέει τους τυπωμένους πίνακες κυκλωμάτων, χαρακτηρίζονται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση.
Λόγω της υψηλότερης πυκνότητας κυκλωμάτων του από τους παραδοσιακούς πίνακες κυκλωμάτων, τα σχέδια PCB HDI μπορούν να περιλάβουν τη μικρότερη μέσω των τρυπών και να συλλάβουν τα μαξιλάρια, καθώς επίσης και υψηλότερη πυκνότητα μαξιλαριών σύνδεσης. Το PCB HDI χρησιμοποιείται ευρέως για να μειώσει το βάρος και τις γενικές διαστάσεις των προϊόντων, καθώς επίσης και για να ενισχύσει την ηλεκτρική απόδοση της συσκευής.

Stack-up πινάκων HDI:
1+N+1 με το microvia λέιζερ και το μηχανικό θαμμένο πυρήνα μέσω. Το «1» αντιπροσωπεύει «τη συγκέντρωση» ή τη διαδοχική ελασματοποίηση σε κάθε πλευρά του πυρήνα.
i+N+i (i>=2) PCBs περιέχει 2 ή περισσότερη «συγκέντρωση» της υψηλής πυκνότητας διασυνδέει τα στρώματα. Το Microvias στα διαφορετικά στρώματα μπορεί να τρικλιστεί ή να συσσωρευθεί. Γεμισμένες οι χαλκός συσσωρευμένες δομές microvia είναι συνήθως - βλέποντας στην πρόκληση των σχεδίων.

Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα.

FAQ:
Q1: Ποιες υπηρεσίες θα μπορούσατε να παρέχετε;
Α: Κατασκευή PCB, συνέλευση PCB, γρήγορη διαταγή πρωτοτύπων, και ούτω καθεξής

Q2: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q3: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q4: Το προϊόν μας θα εξεταστεί πριν από την αποστολή.
Α: Ναι. Θα μπορούσαμε να παρέχουμε το κύκλωμα λειτουργίας που εξετάζει εάν μας παρέχετε οι εξεταστικές μέθοδοι.

Q5: Πώς να πάρει τη γρήγορη αναφορά;
Α: Παρακαλώ παρέχετε gerber το αρχείο και τις λεπτομέρειες του πίνακα (συμπεριλαμβανομένου του στρώματος, το πάχος πινάκων, πάχος χαλκού, επεξεργασία επιφάνειας, μάσκα ύλης συγκολλήσεως και το χρώμα, το ειδικό αίτημα εάν οποιεσδήποτε, η ποσότητα απαίτησης, κ.λπ.)
δείγμα:
Στρώμα PCB: 2L/4L/6L/8L/10L/12L
Υλικό PCB/υλικό βάσεων: FR4, TG170 FR, SHENGYI/FR4, IT180A Rogers+FR4 TG170 FR4+PI
Πάχος χαλκού: 1/1oz τελειωμένος 2/2oz τελειωμένος 1/1/1/1oz τελειωμένος 2/2/2/2oz τελειωμένος 1oz εσωτερικός εξωτερικός βάσεων και 1oz που τελειώνουν
Χρώμα μασκών ύλης συγκολλήσεως μασκών ύλης συγκολλήσεως PCB: Πράσινος και για τις δύο πλευρές Μπλε και για τις δύο πλευρές Ο Μαύρος και για τις δύο πλευρές Λευκό και για τις δύο πλευρές
Τα PCB: Διπλή πλευρά, άσπρη ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ Ο Μαύρος και για τις δύο πλευρές
Ποσότητα: 15pcs, εργάσιμη ημέρα 5 1000pcs, 14 εργάσιμες ημέρες
