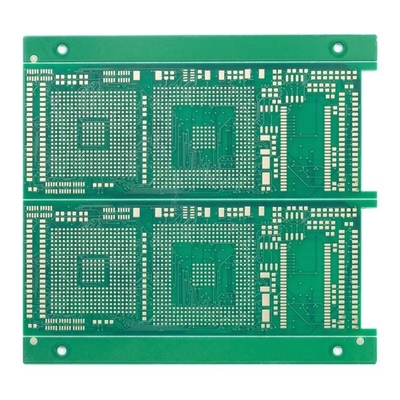

Τα πολυστρωματικά PCB HDI επιβιβάζονται σε 0.9mm πράσινη μάσκα ύλης συγκολλήσεως επεξεργασίας 8 PCB στρώματος

  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
Τόπος καταγωγής ΚΙΝΑ
Μάρκα Huashengxin
Πιστοποίηση UL , ISO9001
Αριθμό μοντέλου 126747
Ποσότητα παραγγελίας min 1pcs
Συσκευασία λεπτομέρειες κενό
Χρόνος παράδοσης ο γρηγορότερα 24 ώρες για το πρωτότυπο 2L και 4L, 3 ημέρες για HDI επιβιβάζονται στην παραγωγή
Όροι πληρωμής T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Όνομα PCB πίνακες 8L 2+N+2 HDI Marterial FR-4, TG170
Επίπεδο πίνακα 8L Πάχος πινάκων 0.9mm
Πάχος χαλκού 1/H/1/1/H/H/H/1 OZ Min.PCB η διαδρομή/δημιουργεί άνοιγμα 3/3mil
Μάσκα ύλης συγκολλήσεως Πράσινος Μικρότερη μηχανική τρυπώντας με τρυπάνι τρύπα 0.15mm
Ειδικό αίτημα Θαμμένα HDI vias και τυφλά vias, σε δύο στάδια σωρός επάνω Εφαρμογή βιομηχανικός έλεγχος
Υψηλό φως

Πίνακας PCB ISO9001 HDI

,

πίνακας PCB 0.9mm HDI

,

0.9mm επεξεργασία 8 PCB στρώματος
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Τα πολυστρωματικά PCB HDI επιβιβάζονται σε 0.9mm πράσινη μάσκα ύλης συγκολλήσεως επεξεργασίας 8 PCB στρώματος



Τα PCB HDI επιβιβάζονται στον πολυστρωματικό πίνακα PCB Assy PCB υπηρεσιών επεξεργασίας PCB συνελεύσεων PCB της Κίνας πινάκων πινάκων HDI PCB 8 στρωμάτων



πίνακες 8L 2+N+2 HDI



Το PCB HDI σημαίνει ότι η υψηλή πυκνότητα διασυνδέει τους τυπωμένους πίνακες κυκλωμάτων, χαρακτηρίζονται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση.

Λόγω της υψηλότερης πυκνότητας κυκλωμάτων του από τους παραδοσιακούς πίνακες κυκλωμάτων, τα σχέδια PCB HDI μπορούν να περιλάβουν τη μικρότερη μέσω των τρυπών και να συλλάβουν τα μαξιλάρια, καθώς επίσης και υψηλότερη πυκνότητα μαξιλαριών σύνδεσης. Το PCB HDI χρησιμοποιείται ευρέως για να μειώσει το βάρος και τις γενικές διαστάσεις των προϊόντων, καθώς επίσης και για να ενισχύσει την ηλεκτρική απόδοση της συσκευής.



Stack-up πινάκων HDI:

1+N+1 με το microvia λέιζερ και το μηχανικό θαμμένο πυρήνα μέσω. Το «1» αντιπροσωπεύει «τη συγκέντρωση» ή τη διαδοχική ελασματοποίηση σε κάθε πλευρά του πυρήνα.
i+N+i (i>=2) PCBs περιέχει 2 ή περισσότερη «συγκέντρωση» της υψηλής πυκνότητας διασυνδέει τα στρώματα. Το Microvias στα διαφορετικά στρώματα μπορεί να τρικλιστεί ή να συσσωρευθεί. Γεμισμένες οι χαλκός συσσωρευμένες δομές microvia είναι συνήθως - βλέποντας στην πρόκληση των σχεδίων.





Στρώμα PCB 8L Υλικό PCB FR4 TG170
Πάχος χαλκού 1/H/1/1/H/H/H/1 OZ Πάχος PCB 0.9MM
Ελάχιστο μέγεθος τρυπών 0.15mm Min.PCB η διαδρομή/δημιουργεί άνοιγμα: 3/3mil
Μάσκα ύλης συγκολλήσεως PCB Πράσινος Τα PCB Άσπρος
Επιφάνεια PCB που τελειώνουν Χρυσός βύθισης Περίληψη PCB Routing/V-περικοπή
Εφαρμογή βιομηχανικός έλεγχος
Ειδική απαίτηση: μικρά διάστημα και χάσμα γραμμών: 3/3mil/HDI θαμμένα vias και τυφλά vias, σε δύο στάδια σωρός επάνω στο /min. μέσω του ελέγχου/της ρητίνης μεγέθους 0.15mm/impedance τρυπών που γεμίζουν και που καλύπτεται over/0.25mm BGA

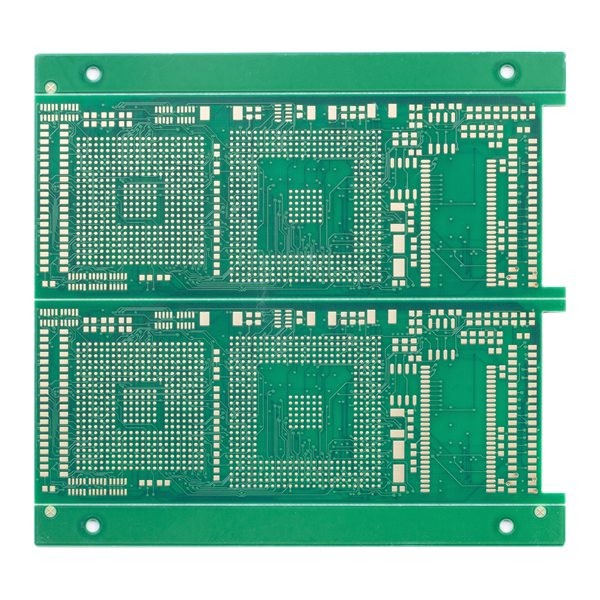

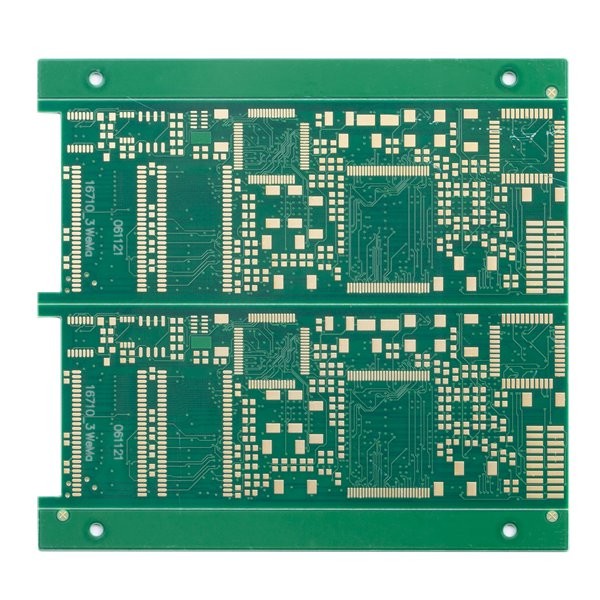

Τα πολυστρωματικά PCB HDI επιβιβάζονται σε 0.9mm πράσινη μάσκα ύλης συγκολλήσεως επεξεργασίας 8 PCB στρώματος 0Τα πολυστρωματικά PCB HDI επιβιβάζονται σε 0.9mm πράσινη μάσκα ύλης συγκολλήσεως επεξεργασίας 8 PCB στρώματος 1



FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;

Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.


Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.


Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):

1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)



Q7: Ποιος είναι ο τρόπος αποστολών;

Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.


Q8: Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
Α: Καμία ποσότητα MOQ.The δεν έχει επιπτώσεις μόνο στην τιμή. Παρακαλώ μας ελάτε σε επαφή με για το RFQ.
