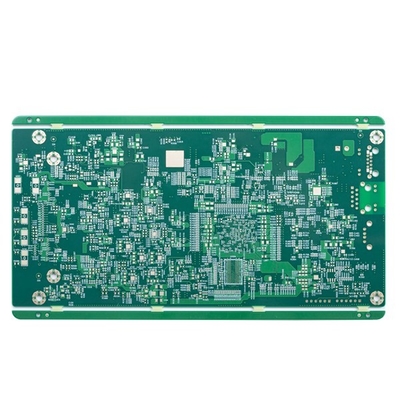

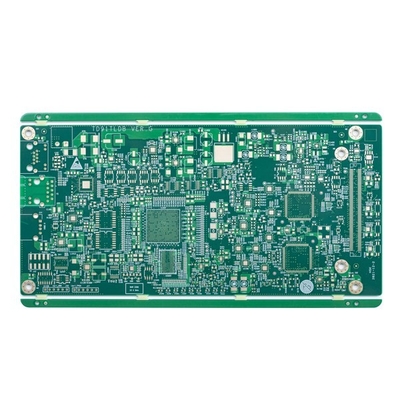

2.0mm πράσινη μάσκα ύλης συγκολλήσεως πρωτοτύπων FR4 TG170 πινάκων 14 PCB στρώματος HDI

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΌνομα PCB | πίνακες 14L 1+N+1 HDI | Marterial | FR-4, TG170 |
---|---|---|---|
Επίπεδο πίνακα | 14L | Πάχος πινάκων | 2.0mm |
Τελειωμένο βάρος χαλκού εξωτερικό | 1oz | Εσωτερικό βάρος χαλκού εσωτερικό | Βάση Hoz |
Μάσκα ύλης συγκολλήσεως | Πράσινος | Μικρότερη μηχανική τρυπώντας με τρυπάνι τρύπα | 0.2MM |
Ειδικό αίτημα | έλεγχος/ρητίνη σύνθετης αντίστασης που γεμίζουν και που καλύπτεται over/0.25mm BGA | Εφαρμογή | ψηφιακά προϊόντα |
Υψηλό φως | πίνακας PCB 2.0mm HDI,πίνακας PCB 14L HDI,2.0mm PCB 14 στρωμάτων |
2.0mm πράσινη μάσκα ύλης συγκολλήσεως πρωτοτύπων FR4 TG170 πινάκων 14 PCB στρώματος HDI
Τα PCB HDI επιβιβάζονται πίνακα 14 στον πράσινο PCB πινάκων PCB στρώματος πινάκων πρωτοτύπων κυκλωμάτων πινάκων πρωτοτύπων κυκλωμάτων PCB πινάκων FR4
πίνακες 14L 1+N+1 HDI
Η υψηλή πυκνότητα διασυνδέει τους τυπωμένους πίνακες κυκλωμάτων, που καλούνται επίσης πίνακες HDI, χαρακτηρίζονται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση.
HDI επιβιβάζεται στην υψηλότερη πυκνότητα κυκλωμάτων, τα σχέδιά του μπορούν να περιλάβουν όχι μόνο τη μικρότερη μέσω των τρυπών και να συλλάβουν τα μαξιλάρια, αλλά και υψηλότερη πυκνότητα μαξιλαριών σύνδεσης. Χρησιμοποιούνται ευρέως για να μειώσουν το βάρος και τις γενικές διαστάσεις των προϊόντων, καθώς επίσης και για να ενισχύσουν την ηλεκτρική απόδοση της συσκευής.
Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου.
Το μέγεθος επιτροπής της ικανότητας του εργοστασίου HSX είναι ανώτατα 740x500mm, αλλά όταν το μέγεθος επιτροπής είναι μεγαλύτερο από 600mm, θα πρέπει να είναι αναθεώρηση καταρχάς. Και το ελάχιστο μέγεθος επιτροπής σπου μπορούμε να φθάσουμε είναι 5*5mm.
Το πάχος PCB που μπορούμε να φθάσουμε είναι από 0.2mm σε 4.0mm, εάν το πάχος πινάκων είναι μικρότερο από 0.2mm, ή μεγαλύτερος από 4mm, θα πρέπει να αξιολογήσουν τον πίνακα καταρχάς (CP. εάν πάχος πινάκων >
Η ικανότητα μεγέθους τρυπών του εργοστασίου minumun είναι 0.15mm, εάν το μέγεθος τρυπών είναι μικρότερο από 0.15mm, θα πρέπει να αναθεωρήσει τον πίνακα καταρχάς.
Τα χρώματα μασκών ύλης συγκολλήσεως περιλαμβάνουν, ο κόκκινος, ματ πράσινος, ματ πράσινος, μπλε, ματ μπλε, μαύρος, ματ Μαύρος, λευκό, και ούτω καθεξής.
Τα χρώματα περιλαμβάνουν το λευκό, ο Μαύρος και ούτω καθεξής.
Αρίθμηση στρώματος πινάκων κυκλωμάτων: | 14L | Φύλλο πλαστικού πινάκων κυκλωμάτων: | FR4 TG170 |
Χαλκός στρώματος πυκνά: | Εξωτερικό 1oz εσωτερικό Χ oz | Πάχος πινάκων: | 2.0MM |
Μικρότερο μέγεθος τρυπών: | 0.20mm | Μικρότερη διαδρομή/χάσμα PCB: | 4/6mil |
Χρώμα μασκών ύλης συγκολλήσεως: | TAIYO πράσινο | Χρώμα οθόνης μεταξιού: | Άσπρος |
Επιφάνεια PCB που τελειώνουν: | Χρυσός βύθισης | Σχεδιάγραμμα πινάκων: | Δρομολόγηση |
Εφαρμογή πινάκων PCB: | ψηφιακά προϊόντα | ||
Αίτηση της ειδικής απαίτησης: | HDI έθαψε τα vias και τα τυφλά vias, έναν σωρό βημάτων επάνω στον έλεγχο του /impedance/τη ρητίνη που γέμισαν και κάλυψε over/0.25mm BGA |
FAQ:
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.
Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)
Q3: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.
Q4: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
Q5: Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
Α: Δεν υπάρχει καμία ποσότητα MOQ.The έχει επιπτώσεις μόνο στην τιμή.
Q6. Πώς να πάρει τη γρήγορη αναφορά;
Παρακαλώ παρέχετε gerber το αρχείο και τις λεπτομέρειες του πίνακα (συμπεριλαμβανομένου του στρώματος, το πάχος πινάκων, πάχος χαλκού, επεξεργασία επιφάνειας, μάσκα ύλης συγκολλήσεως και το χρώμα, το ειδικό αίτημα εάν οποιεσδήποτε, η ποσότητα απαίτησης, κ.λπ.)
δείγμα:
Τύπος PCB | 4L πολυστρωματικό PCB |
Επιφάνεια που τελειώνουν | Εάν-HASL |
Υλικό βάσεων | FR4, TG170 |
Πάχος χαλκού | 1oz εσωτερική βάση, τελειωμένος 1oz χαλκός |
Μάσκα ύλης συγκολλήσεως PCB | Πράσινος και για τις δύο πλευρές |
Τα PCB | Λευκό και για τις δύο πλευρές |
Ειδική απαίτηση | Συνδεμένη ρητίνη άκρη τρυπών/επένδυσης, χρυσό πάχος 30u δάχτυλων» |
