2oz τα τελειωμένα PCB HDI επιβιβάζονται σε 2.0mm 6 στρώμα για τις ιατρικές συσκευές
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Όνομα PCB | PCB 6L 2+N+2 HDI | Marterial | FR-4, TG170 |
|---|---|---|---|
| Επίπεδο πίνακα | 6L | Πάχος πινάκων | 2.0mm |
| Τελειωμένο εξωτερικό βάρος χαλκού | 2oz τελειωμένος | Εσωτερικό βάρος χαλκού εσωτερικό | 2oz βάση |
| Μάσκα ύλης συγκολλήσεως | μαύρη μάσκα ύλης συγκολλήσεως | Μικρότερο μέγεθος τρυπών | 0.1mm |
| Τυφλός/Burried Vias | Ναι, ζητούμενος | Εφαρμογή | Προϊόν ιατρικών συσκευών |
| Υψηλό φως | πίνακας PCB 2oz HDI,πίνακας PCB 2.0mm 2oz HDI,2oz PCB υψηλής πυκνότητας |
||
Περιγραφή προϊόντων

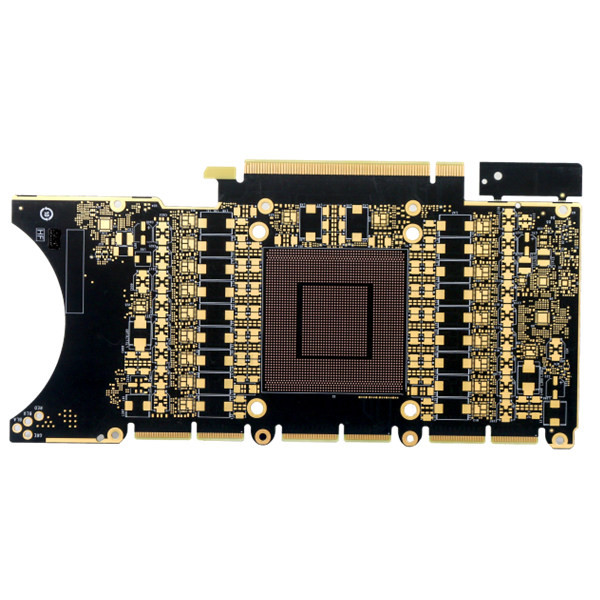

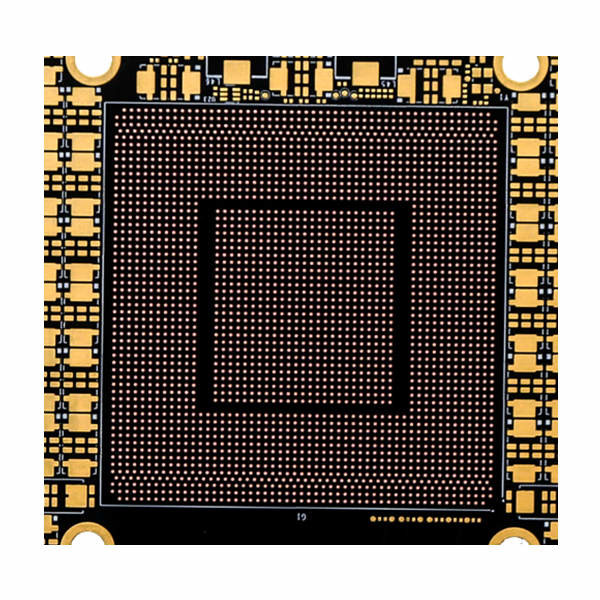

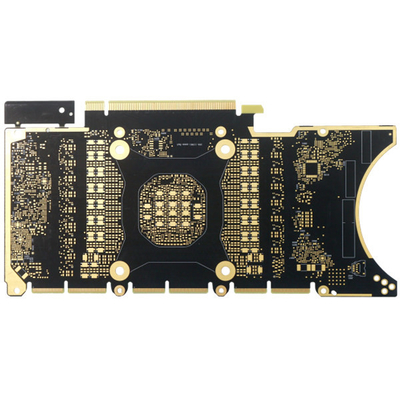

2oz τα τελειωμένα PCB HDI επιβιβάζονται σε 2.0mm 6 στρώμα για τις ιατρικές συσκευές
Τυπωμένη σύμβαση επιχειρήσεων συνελεύσεων πινάκων κυκλωμάτων PCB HDI πίνακας που κατασκευάζει τη συνέλευση PCB
PCB 4L 2+N+2 HDI
Η υψηλή πυκνότητα διασυνδέει τους τυπωμένους πίνακες κυκλωμάτων καλείται επίσης πίνακες HDI, που χαρακτηρίζονται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση. τα σχέδιά του μπορούν να περιλάβουν τη μικρότερη μέσω των τρυπών και να συλλάβουν τα μαξιλάρια, και επίσης υψηλότερη πυκνότητα μαξιλαριών σύνδεσης. Χρησιμοποιούνται ευρέως για να μειώσουν το βάρος και τις γενικές διαστάσεις των προϊόντων, καθώς επίσης και για να ενισχύσουν την ηλεκτρική απόδοση της συσκευής.
Εφαρμογή: ψηφιακά προϊόντα συσκευών, smartphones και προϊόντα ταμπλετών, αυτοκίνητα και προϊόντα telecomunication, αεροσκάφη και άλλα προϊόντα οχημάτων, κ.λπ.
Κανονικό Stack-up:
1+N+1 με το microvia λέιζερ και το μηχανικό θαμμένο πυρήνα μέσω. Το «1» αντιπροσωπεύει «τη συγκέντρωση» ή τη διαδοχική ελασματοποίηση σε κάθε πλευρά του πυρήνα.
i+N+i (i>=2) PCBs περιέχει 2 ή περισσότερη «συγκέντρωση» της υψηλής πυκνότητας διασυνδέει τα στρώματα. Το Microvias στα διαφορετικά στρώματα μπορεί να τρικλιστεί ή να συσσωρευθεί. Γεμισμένες οι χαλκός συσσωρευμένες δομές microvia είναι συνήθως - βλέποντας στην πρόκληση των σχεδίων.
Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα. HSX είναι κύριο της υψηλός-εκπαιδευμένης και πεπειραμένης ομάδας και του προηγμένου εξοπλισμού παραγωγής.
| Στρώμα PCB | 6L 2+N+2 | Υλικό PCB | FR4 TG170 |
| Πάχος χαλκού | 2/2/2/2/2/2oz τελειωμένος | Πάχος PCB | 2.0MM |
| Ελάχιστο μέγεθος τρυπών | 0.1mm | Min.PCB η διαδρομή/δημιουργεί άνοιγμα: | 3.5mil |
| Μάσκα ύλης συγκολλήσεως PCB | Πράσινος | Τα PCB | Άσπρος |
| Επιφάνεια PCB που τελειώνουν | ENIG 2u | Περίληψη PCB | Routing/V-περικοπή |
| Εφαρμογή | Προϊόν ιατρικών συσκευών | ||
| Ειδική απαίτηση: | Θαμμένα HDI vias και τυφλά vias, σε δύο στάδια σωρός επάνω | ||
FAQ:
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.
Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)
Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.
Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.
Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
Q7: Πώς θα στείλετε συνήθως το PCB;
Α: Συνήθως για τις μικρές συσκευασίες, θα στείλουμε τους πίνακες από DHL, UPS, από σπίτι σε σπίτι υπηρεσία της Fedex, θα μπορούσαμε να χρησιμοποιήσουμε τον απολογισμό ναυτιλίας σας για να κάνουμε τη συλλογή ή να χρησιμοποιήσουμε τον απολογισμό μας στο σκάφος στον όρο παράδοσης DDU (εισαγωγή χωρίς καταβολή δασμών).
Για τα βαριά αγαθά περισσότερο από 300kg, μπορούμε να στείλουμε τους πίνακες PCB σας με το σκάφος ή αεροπορικώς για να κερδίσουμε κόστος φορτίου. Φυσικά, εάν έχετε την αποστολέα σας, μπορούμε να τους έρθουμε σε επαφή με για την εξέταση της αποστολής σας.
