σχέδιο 1.5oz βύθιση χρυσό 3u PCB Hdi μασκών ύλης συγκολλήσεως 2.0mm πράσινο 4 στρώματος

Τόπος καταγωγής ΚΙΝΑ
Μάρκα Huashengxin
Πιστοποίηση UL , ISO9001
Αριθμό μοντέλου PCB 4L 2+N+2 HDI
Ποσότητα παραγγελίας min 1pcs
Συσκευασία λεπτομέρειες κενό
Χρόνος παράδοσης ο γρηγορότερα 24 ώρες για το πρωτότυπο 2L και 4L, 3 ημέρες για HDI επιβιβάζονται στην παραγωγή
Όροι πληρωμής T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Όνομα PCB PCB 4L 2+N+2 HDI Marterial FR-4, S1000-2M
Επίπεδο πίνακα 4L Πάχος πινάκων 2.0mm
Τελειωμένο βάρος χαλκού εξωτερικό 1.5oz Εσωτερικό βάρος χαλκού εσωτερικό 1oz
Μάσκα ύλης συγκολλήσεως πράσινη μάσκα ύλης συγκολλήσεως Μικρότερο μέγεθος τρυπών 0.1mm
Υψηλό φως

σχέδιο PCB 1.5oz Hdi

,

σχέδιο PCB 2.0mm 1.5oz Hdi

,

1.5oz διασυνδέουν το PCB

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

σχέδιο 1.5oz βύθιση χρυσό 3u PCB Hdi μασκών ύλης συγκολλήσεως 2.0mm πράσινο 4 στρώματος



Πίνακας PCB επεξεργασίας πινάκων PCB πινάκων PCB HDI που κατασκευάζει τον ηλεκτρονικό PCB πίνακα PCB πινάκων πράσινο



PCB 4L 2+N+2 HDI



Τα PCB HDI είναι σύντμηση της υψηλής πυκνότητας διασυνδέουν τους τυπωμένους πίνακες κυκλωμάτων, χαρακτηρίζονται από τις λεπτότερες γραμμές, τα πιό στενά διαστήματα, και την πυκνότερη καλωδίωση.



Για την υψηλότερη πυκνότητα κυκλωμάτων πινάκων HDI από τους παραδοσιακούς πίνακες κυκλωμάτων, τα σχέδιά του μπορούν να περιλάβουν τη μικρότερη μέσω των τρυπών και να συλλάβουν τα μαξιλάρια, και επίσης υψηλότερη πυκνότητα μαξιλαριών σύνδεσης. Χρησιμοποιούνται ευρέως για να μειώσουν το βάρος και τις γενικές διαστάσεις των προϊόντων, καθώς επίσης και για να ενισχύσουν την ηλεκτρική απόδοση της συσκευής.



Οι πίνακες HDI απευθύνονται στο ευρύ φάσμα των βιομηχανιών, όπως τις ψηφιακές συσκευές, smartphones και τις ταμπλέτες, τα αυτοκίνητα, τα αεροσκάφη και άλλα προϊόντα οχημάτων.





Stack-up πινάκων HDI:

1+N+1 με το microvia λέιζερ και το μηχανικό θαμμένο πυρήνα μέσω. Το «1» αντιπροσωπεύει «τη συγκέντρωση» ή τη διαδοχική ελασματοποίηση σε κάθε πλευρά του πυρήνα.
i+N+i (i>=2) PCBs περιέχει 2 ή περισσότερη «συγκέντρωση» της υψηλής πυκνότητας διασυνδέει τα στρώματα. Το Microvias στα διαφορετικά στρώματα μπορεί να τρικλιστεί ή να συσσωρευθεί. Γεμισμένες οι χαλκός συσσωρευμένες δομές microvia είναι συνήθως - βλέποντας στην πρόκληση των σχεδίων.



Τα προϊόντα HSX καλύπτουν 1~32L FR-4 PCB, το PCB IMS, τους πίνακες HDI, τους πίνακες υψηλής συχνότητας PTFE και τους άκαμπτος-ευκίνητους πίνακες κ.λπ. Παρέχει τις εύκαμπτες γρήγορες υπηρεσίες παραγωγής στροφής (ώρες 12 ωρών to72), καθώς επίσης και το μικρό όγκο στη μεγάλη κατασκευή PCB όγκου. Τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς υψηλής τεχνολογίας όπως οι επικοινωνίες, οι παροχές ηλεκτρικού ρεύματος, τα δίκτυα υπολογιστών, τα ψηφιακά προϊόντα, ο βιομηχανικός έλεγχος, η επιστήμη και η εκπαίδευση, οι ιατρικές συσκευές, και το αεροδιάστημα. HSX είναι κύριο της υψηλός-εκπαιδευμένης και πεπειραμένης ομάδας και του προηγμένου εξοπλισμού παραγωγής.



Στρώμα PCB 4L 2+N+2 Υλικό PCB FR4 S1000-2M
Πάχος χαλκού 1.5/1/1/1.5oz τελειωμένος Πάχος PCB 2.0MM
Ελάχιστο μέγεθος τρυπών 0.1mm Min.PCB η διαδρομή/δημιουργεί άνοιγμα: 3mil
Μάσκα ύλης συγκολλήσεως PCB Πράσινος Τα PCB Άσπρος
Επιφάνεια PCB που τελειώνουν Βύθιση χρυσό 3u Περίληψη PCB Routing/V-περικοπή
Εφαρμογή Βιομηχανικό προϊόν ελέγχου
Ειδική απαίτηση: 0.25mm BGA/FR-4+PI

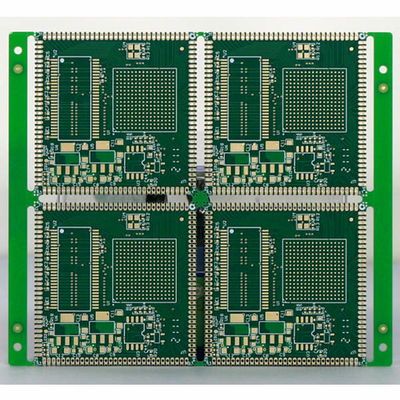

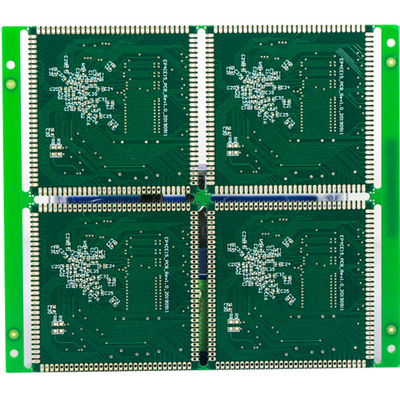

σχέδιο 1.5oz βύθιση χρυσό 3u PCB Hdi μασκών ύλης συγκολλήσεως 2.0mm πράσινο 4 στρώματος 0σχέδιο 1.5oz βύθιση χρυσό 3u PCB Hdi μασκών ύλης συγκολλήσεως 2.0mm πράσινο 4 στρώματος 1







FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.



Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)



Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.



Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.



Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες
