διπλό στρώμα PCB υψηλής συχνότητας 1.6mm FR4

διπλό στρώμα PCB υψηλής συχνότητας 1.6mm FR4

Υψηλής συχνότητας PCB διπλά στρώματος υψηλής συχνότητας μαύρα υλικά Rogers μασκών ύλης συγκολλήσεως PCB μαύρα

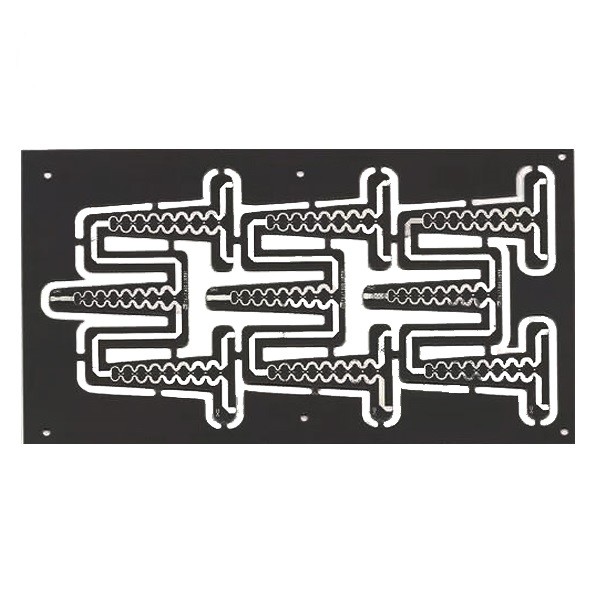

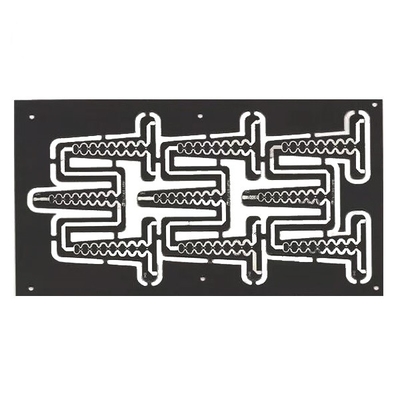

Διπλό μαύρο PCB υψηλής συχνότητας στρώματος

Υψηλής συχνότητας PCBs παρέχει συνήθως ένα φάσμα συχνότητας από 500MHz σε 2 Ghz, τα οποία μπορούν να ικανοποιήσουν ανάγκη των σχεδίων μεγάλου PCB, του μικροκύματος, της ραδιοσυχνότητας, και των κινητών εφαρμογών. Όταν η συχνότητα είναι επάνω από 1 Ghz, μπορούμε να το καθορίσουμε ως υψηλή συχνότητα.
Η πολυπλοκότητα των ηλεκτρονικών συστατικών και των διακοπτών αυξάνεται συνεχώς σήμερα και γρηγορότερα ποσοστά ροής σημάτων ανάγκης. Έτσι, οι υψηλότερες συχνότητες μετάδοσης απαιτούνται. Υψηλής συχνότητας PCBs βοηθά πολύ κατά την ενσωμάτωση των ειδικών απαιτήσεων σημάτων στα ηλεκτρονικά συστατικά και τα προϊόντα με τα πλεονεκτήματα όπως την υψηλή αποδοτικότητα, και τη γρήγορη ταχύτητα, τη χαμηλότερη μείωση, και τις σταθερές διηλεκτρικές ιδιότητες.

Το PCB υψηλής συχνότητας (HF) χρησιμοποιείται για να διαβιβάσει τα ηλεκτρομαγνητικά κύματα στη συχνότητα του Ghz με ελάχιστο χάνει ποικιλία των εφαρμογών, συμπεριλαμβανομένου κινητού, στις εφαρμογές σχεδίου μικροκυμάτων, ραδιοσυχνότητας (RF) και μεγάλης ταχύτητας. Ως εκ τούτου, οι τυπωμένοι πίνακες κυκλωμάτων με μερικά συγκεκριμένα χαρακτηριστικά χρησιμοποιούνται για να διαβιβάσουν αυτά τα ηλεκτρομαγνητικά κύματα. Διάφορες παράμετροι λαμβάνουν υπόψη σχεδιάζοντας ένα PCB για τις εφαρμογές υψηλής συχνότητας.

Ένα PCB υψηλής συχνότητας μπορεί να ικανοποιήσει τις ανάγκες σας κατά το ενσωμάτωση μιας ειδικής απαίτησης σημάτων στις ηλεκτρονικές συσκευές και τα προϊόντα σας. Αυτές οι υψηλότερες συχνότητες μετάδοσης είναι σε θέση τα γρηγορότερα ποσοστά ροής σημάτων που είναι μια ανάγκη στους σημερινούς όλο και περισσότερο σύνθετους ηλεκτρονικούς διακόπτες και άλλα συστατικά.

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Ναι, είμαστε το εργοστάσιο, έχουμε την ανεξάρτητη γρήγορη κατασκευή PCB πρωτοτύπων στροφής & τις μεγάλες γραμμές παραγωγής PCB όγκου.

Q2: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, ODB+ (.TGZ)

Q3: Είναι τα αρχεία PCB μου ασφαλή όταν τα υποβάλλω σε σας για την κατασκευή;
Α: Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε τη γραπτή άδεια από την πλευρά σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα. Και θα μπορούσαμε να υπογράψουμε NDA με τον πελάτη εάν είναι απαραίτητο.

Q4: Εάν δεν έχουμε κανένα αρχείο PCB/το αρχείο Gerber, έχει μόνο το δείγμα PCB, μπορεί εσείς να το παραγάγει για με;
Α: Ναι, θα μπορούσαμε να σας βοηθήσουμε για να κλωνοποιήσουμε το PCB. Ακριβώς μας στείλετε το PCB δειγμάτων σε, θα μπορούσαμε να κλωνοποιήσουμε το σχέδιο PCB και να το επιλύσουμε.

Q5: Ποια είναι η τυποποιημένη χρονική ανοχή σας για το PCB;
Α: Δείγμα/πρωτότυπο (λιγότερο από 3sqm):
1-2 στρώματα: 3 στις ημέρες 5working (ο γρηγορότερα 24 ώρες για τις γρήγορες υπηρεσίες στροφής)
4-8 στρώματα: 7~12 εργάσιμες ημέρες (γρηγορότερο 48hours για τις γρήγορες υπηρεσίες στροφής)
Μαζική παραγωγή (λιγότερο από 200sqm):
1-2 στρώματα: 7 έως 12 εργάσιμες ημέρες
4-8 στρώματα: 10 έως 15 εργάσιμες ημέρες

Q6: Ποια πληρωμή δέχεστε;
Α: Μεταφορά καλωδίων (T/T) ή επιστολή της πίστωσης (L/C) ή Paypal (μόνο για τη μικρή αξία λιγότερο από 500usd)
